Прямые участки круглых воздуховодов

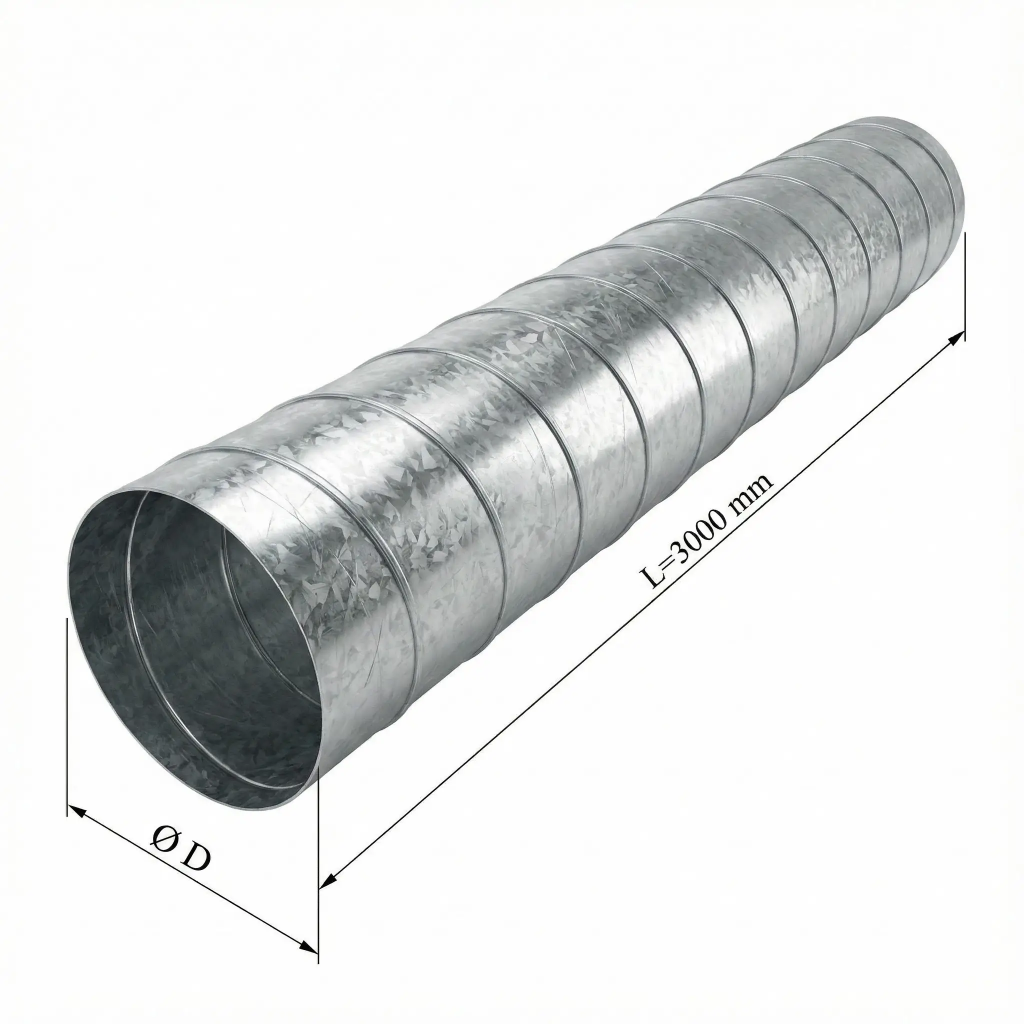

Круглый спирально-навивной воздуховод из оцинкованной стали
Спирально-навивной воздуховод — прямой участок круглой вентиляционной сети, предназначенный для перемещения воздуха в приточных и вытяжных системах. Применяется при комплектации систем общеобменной вентиляции на промышленных, коммерческих и гражданских объектах.
Воздуховод изготавливается из оцинкованной стальной ленты по ГОСТ 14918-2020 методом спиральной навивки. Замковый шов повышает жёсткость оболочки и помогает сохранять круглую форму изделия при транспортировке, монтаже и эксплуатации.
Стандартная длина представленных в карточке участков составляет 3000 мм. При заказе выбираются диаметр от 100 до 900 мм и толщина металла 0,5; 0,7; 0,8 или 0,9 мм. Для толщины металла также предусмотрен автоматический подбор.
По заказу возможно изготовление спирально-навивных воздуховодов длиной до 6000 мм. Требуемую длину необходимо указать в спецификации. При выборе следует учитывать размеры трассы, возможность перевозки и доступное пространство для монтажа.
Прямые участки соединяют между собой ниппелями, а фасонные изделия совместимого диаметра устанавливают непосредственно в воздуховод. Стыки фиксируют и герметизируют предусмотренным проектом способом, а элементы закрепляют на подвесах или опорах.
Основные характеристики:
- тип — спирально-навивной воздуховод;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- конструкция — спиральная навивка с замковым швом;
- стандартная длина — 3000 мм;
- длина по заказу — до 6000 мм;
- диаметры — от 100 до 900 мм;
- толщина металла — 0,5; 0,7; 0,8 или 0,9 мм либо автоматический подбор;
- соединение — ниппельное или непосредственное соединение с фасонным изделием;
- назначение — сборка прямых участков круглой вентиляционной сети;
- единица продажи — штука.

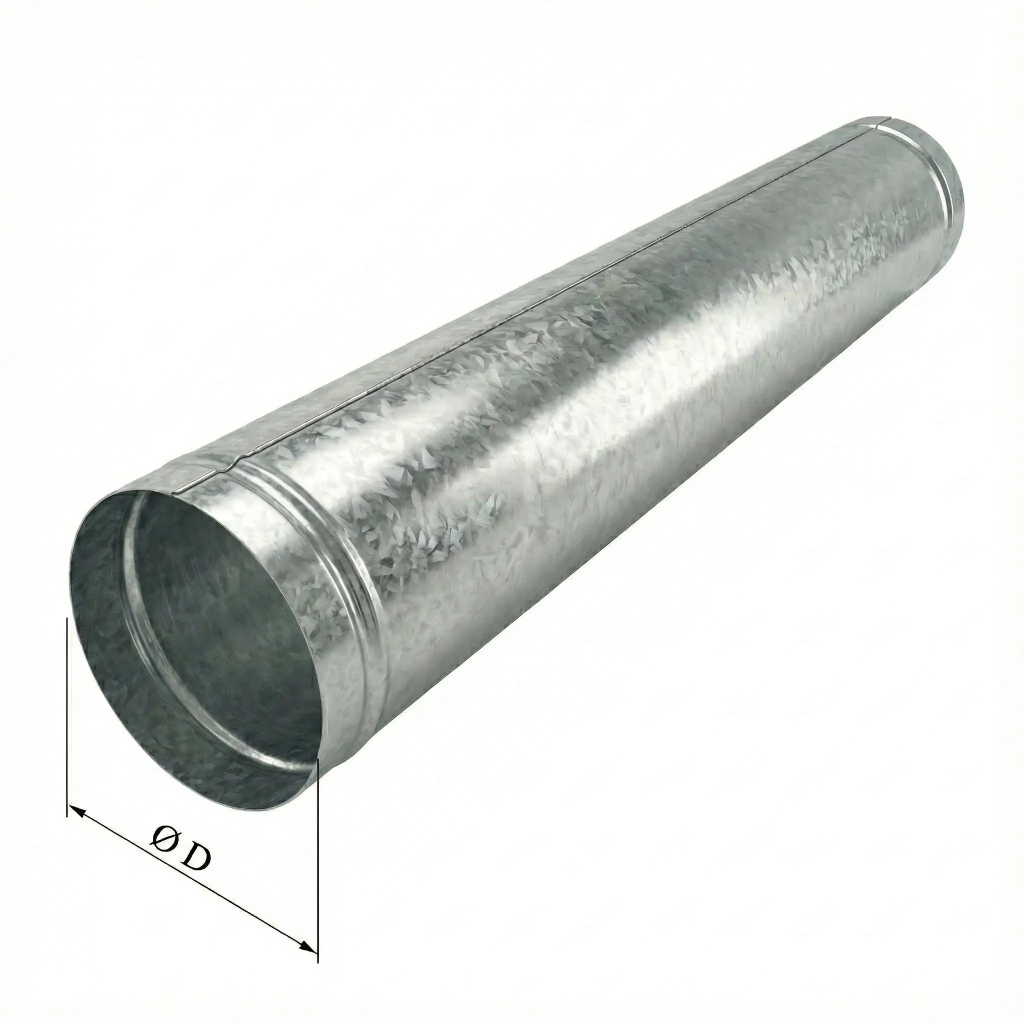

Круглый прямошовный воздуховод из оцинкованной стали
Прямошовный воздуховод служит прямым участком круглой вентиляционной сети. Из таких изделий собирают магистрали и ответвления приточных и вытяжных систем на производственных, складских, коммерческих и других объектах.
Воздуховод изготавливается из листовой оцинкованной стали. Заготовка формируется в цилиндр и соединяется продольным швом, проходящим вдоль корпуса изделия.
Карточка является универсальной. При заказе выбираются диаметр от 100 до 1250 мм, длина от 150 до 1250 мм и толщина металла от 0,5 до 1,0 мм. Для толщины металла также предусмотрен автоматический подбор.
Диаметр должен соответствовать присоединяемым фасонным изделиям и другим участкам вентиляционной сети, длина — спецификации и расположению трассы, а толщина металла — требованиям проекта. Перед заказом необходимо сверить размеры, количество изделий и доступное пространство для монтажа.
Прямые участки круглого воздуховода соединяют между собой с помощью ниппеля, а фасонные изделия соответствующего диаметра вставляют непосредственно в воздуховод. Стыки фиксируют и герметизируют в соответствии с проектом, а воздуховод закрепляют на предусмотренных подвесах или опорах.
Основные характеристики:
- тип — круглый прямошовный воздуховод;
- материал — оцинкованная сталь;
- сечение — круглое;
- диаметры — от 100 до 1250 мм;
- длина — от 150 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- шов — продольный;
- назначение — сборка прямых участков вентиляционной сети;
- единица продажи — штука.

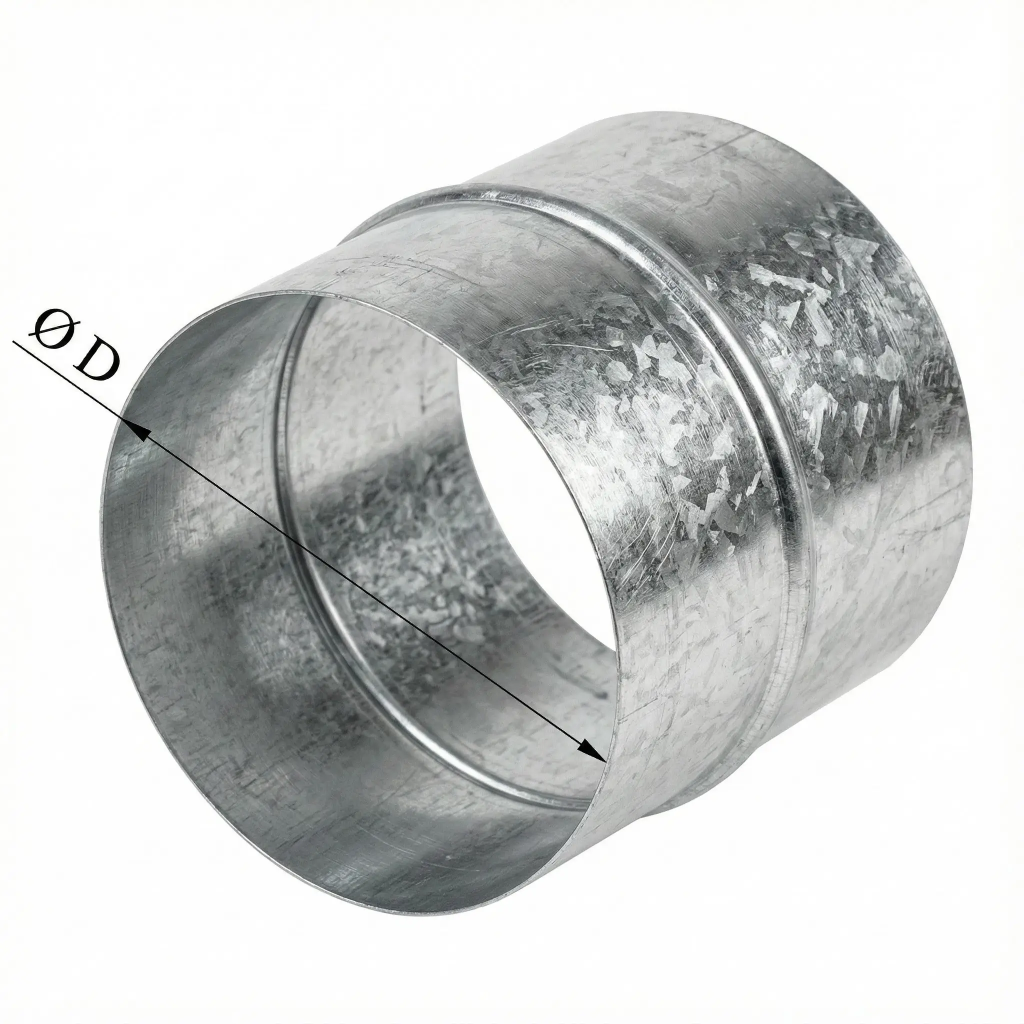

Круглый ниппель для соединения прямых участков воздуховодов
Ниппель применяется для последовательного соединения двух прямых участков круглого воздуховода одинакового диаметра. Изделие устанавливается внутрь соединяемых участков и образует единый узел вентиляционной сети.
Ниппель изготавливается из оцинкованной стали и имеет две посадочные части. Центральный кольцевой зиг разделяет их и ограничивает глубину вставки. Поскольку соединительный элемент располагается внутри воздуховодов, внешний габарит собранной трассы не увеличивается.
Карточка является универсальной. При заказе выбираются диаметр от 100 до 1250 мм и толщина металла от 0,5 до 1,0 мм. Для толщины металла также предусмотрен автоматический подбор.
Диаметр ниппеля должен соответствовать номинальному диаметру обоих соединяемых воздуховодов. Перед заказом необходимо сверить диаметры и количество соединений со спецификацией вентиляционной системы.
При монтаже прямые участки надевают на ниппель с противоположных сторон до центрального кольцевого зига. После совмещения стыки фиксируют и герметизируют уплотнительной лентой или герметизирующим составом в соответствии с проектом.
Основные характеристики:
- тип — круглый соединительный ниппель;
- материал — оцинкованная сталь;
- диаметры — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- конструкция — две посадочные части с центральным кольцевым зигом;
- установка — внутрь соединяемых воздуховодов;
- назначение — соединение прямых участков одинакового диаметра;
- единица продажи — штука.

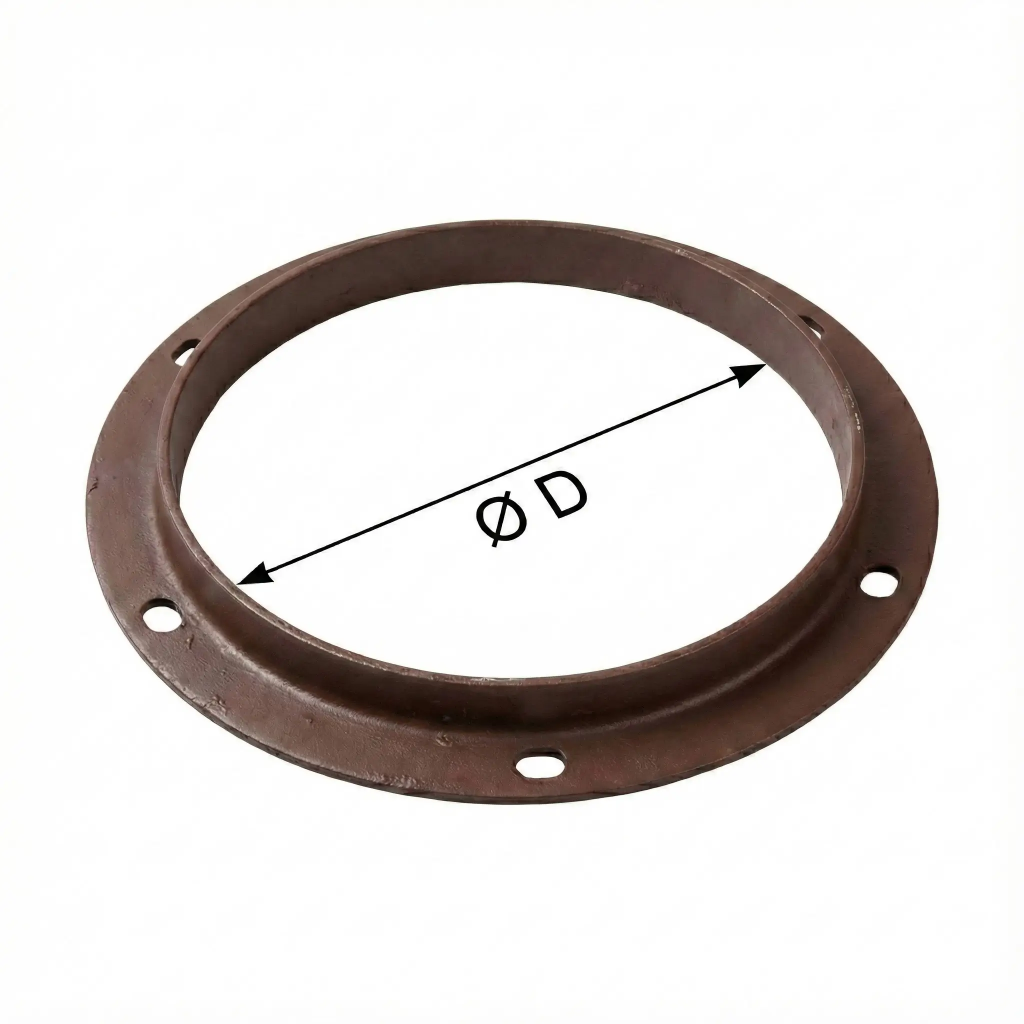

Круглый стальной фланец для воздуховодов
Круглый фланец применяется для разборного соединения воздуховодов между собой, присоединения фасонных изделий и подключения совместимого вентиляционного оборудования.
Конструкция фланца зависит от диаметра. Представленные в карточке изделия диаметром 355 и 400 мм изготавливаются из листовой стали, а фланцы диаметром от 450 до 1250 мм — из стального уголка. По окружности располагаются отверстия для болтового крепления.
При заказе выбирается диаметр фланца от 355 до 1250 мм. Он должен соответствовать диаметру круглого воздуховода, фасонного изделия или присоединительного патрубка оборудования.
Перед заказом необходимо сверить количество фланцев, диаметры и присоединительные размеры с проектной спецификацией. Для сборки одного соединения ответные фланцы должны быть совместимы по диаметру и расположению крепёжных отверстий.
При монтаже фланцы совмещают, между ними устанавливают предусмотренный проектом уплотнитель, после чего соединение равномерно стягивают крепежом по окружности.
Основные характеристики:
- тип — круглый вентиляционный фланец;
- материал — сталь;
- диаметры в карточке — от 355 до 1250 мм;
- исполнение 355 и 400 мм — из листовой стали;
- исполнение 450–1250 мм — из стального уголка;
- соединение — болтовое;
- назначение — соединение круглых воздуховодов, фасонных изделий и оборудования;
- единица продажи — штука.
Круглые воздуховоды, ниппели и фланцы
Завод «ВентСистемс» осуществляет производство круглых воздуховодов из оцинкованной стали для систем общеобменной вентиляции и кондиционирования. Круглые каналы применяются в приточных и вытяжных системах, обеспечивая пониженное аэродинамическое сопротивление и равномерное распределение воздушного потока.
Воздуховоды изготавливаются из оцинкованной стали по ГОСТ 14918-2020 толщиной от 0,5 до 0,9 мм. Производство выполняется методом спиральной навивки или продольной вальцовки с фальцевым соединением. Диаметр, длина участка и толщина металла подбираются в соответствии с проектной документацией.
Соединения круглых воздуховодов
Стыковка элементов выполняется ниппельным или фланцевым способом в зависимости от диаметра и условий эксплуатации. Ниппель устанавливается внутрь соединяемых участков и не увеличивает внешний габарит канала. Фланцевое соединение применяется при повышенных требованиях к прочности и разборности узла.
Ниппели и муфты
Ниппель представляет собой короткий участок трубы с опорным выступом (зигом), обеспечивающим фиксацию внутри соединяемых воздуховодов. Муфта выполняет аналогичную функцию, но устанавливается снаружи. Соединения дополнительно герметизируются уплотнительной лентой или герметиком.
Фланцы для круглых воздуховодов
Фланцы круглого сечения применяются для болтового соединения воздуховодов и подключения вентиляционного оборудования. Конструкция предусматривает равномерное расположение отверстий под крепёж по окружности. Диаметр фланца соответствует диаметру воздуховода.
Продукция поставляется с соблюдением заявленной толщины металла без применения минусовых допусков и полностью готова к монтажу на объекте.
