Решетки и диффузоры

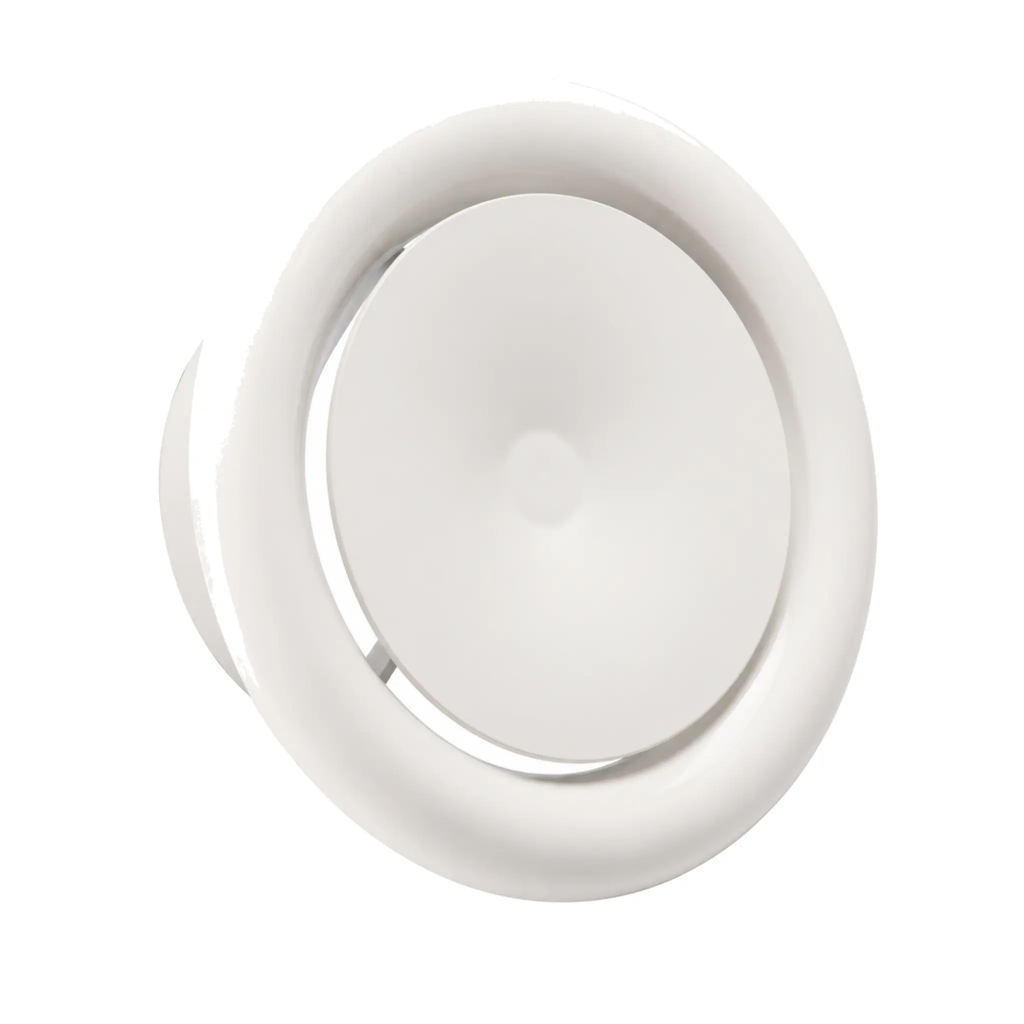

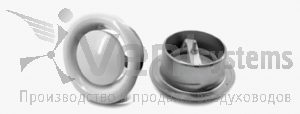

Приточный металлический диффузор DVS-P
Диффузор DVS-P предназначен для подачи воздуха из круглого воздуховода в помещение. Он применяется как конечный воздухораспределительный элемент в приточных системах вентиляции и кондиционирования.
Корпус диффузора изготовлен из листовой стали и окрашен в белый цвет RAL 9010. Круглая форма и нейтральное цветовое исполнение позволяют устанавливать изделие на потолках и других светлых поверхностях.
В центральной части расположен поворотный регулировочный диск. При его вращении изменяется ширина кольцевого зазора, благодаря чему можно настраивать объём поступающего воздуха и выполнять балансировку системы.
Диффузор присоединяют к круглому воздуховоду через монтажную муфту соответствующего диаметра. В карточке доступны исполнения диаметром 100, 125, 160 и 200 мм. Необходимый типоразмер выбирают по диаметру воздуховода и расчётному расходу воздуха.
После установки следует проверить свободное перемещение центрального диска и установить его в положение, предусмотренное результатами наладки системы.
Основные характеристики:
- тип — приточный диффузор;
- модель — DVS-P;
- форма — круглая;
- материал — листовая сталь;
- цвет — белый;
- цвет покрытия — RAL 9010;
- регулирование — поворотный центральный диск;
- доступные диаметры — 100, 125, 160 и 200 мм;
- присоединение — к круглому воздуховоду;
- единица продажи — штука.

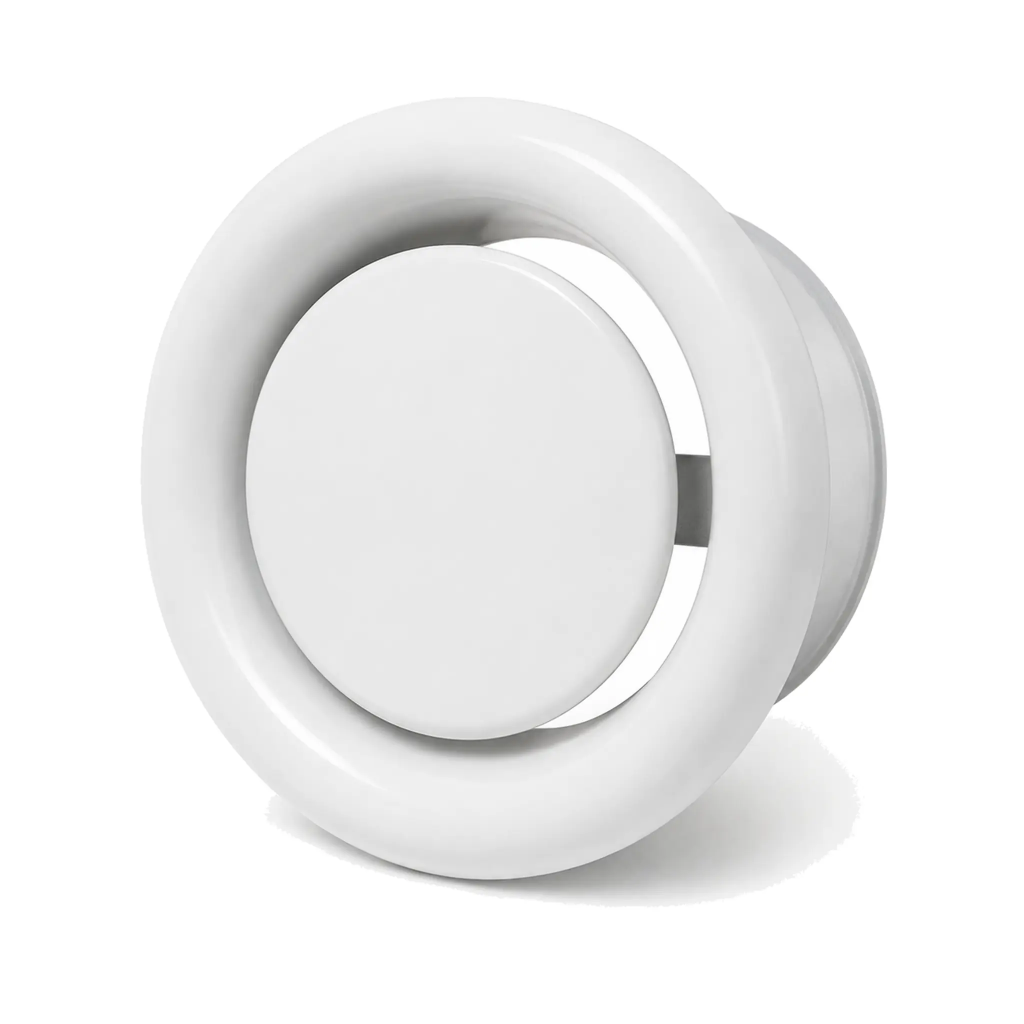

Вытяжной металлический диффузор DVS
Диффузор DVS предназначен для удаления воздуха из помещения через круглые воздуховоды. Он применяется как конечный воздухораспределительный элемент вытяжных систем вентиляции и кондиционирования.
Изделие изготовлено из стали и имеет защитное порошковое покрытие белого цвета RAL 9016. Металлический корпус устойчив к механическим воздействиям и сохраняет форму при монтаже и эксплуатации.
В центральной части диффузора расположен поворотный диск. При его вращении изменяется ширина кольцевого зазора и, соответственно, количество удаляемого воздуха. Окончательное положение диска устанавливают при балансировке вентиляционной системы.
С тыльной стороны предусмотрена присоединительная муфта для установки на круглый воздуховод. В карточке представлены модели диаметром 100, 125, 160 и 200 мм. Типоразмер выбирают по диаметру воздуховода и расчётному расходу вытяжного воздуха.
Перед окончательной регулировкой необходимо проверить свободное перемещение центрального диска и надёжность соединения диффузора с воздуховодом.
Основные характеристики:
- тип — вытяжной диффузор;
- модель — DVS;
- форма — круглая;
- материал — сталь;
- покрытие — порошковое;
- цвет — белый, RAL 9016;
- регулирование — поворотный центральный диск;
- доступные диаметры — 100, 125, 160 и 200 мм;
- присоединение — к круглому воздуховоду;
- единица продажи — штука.

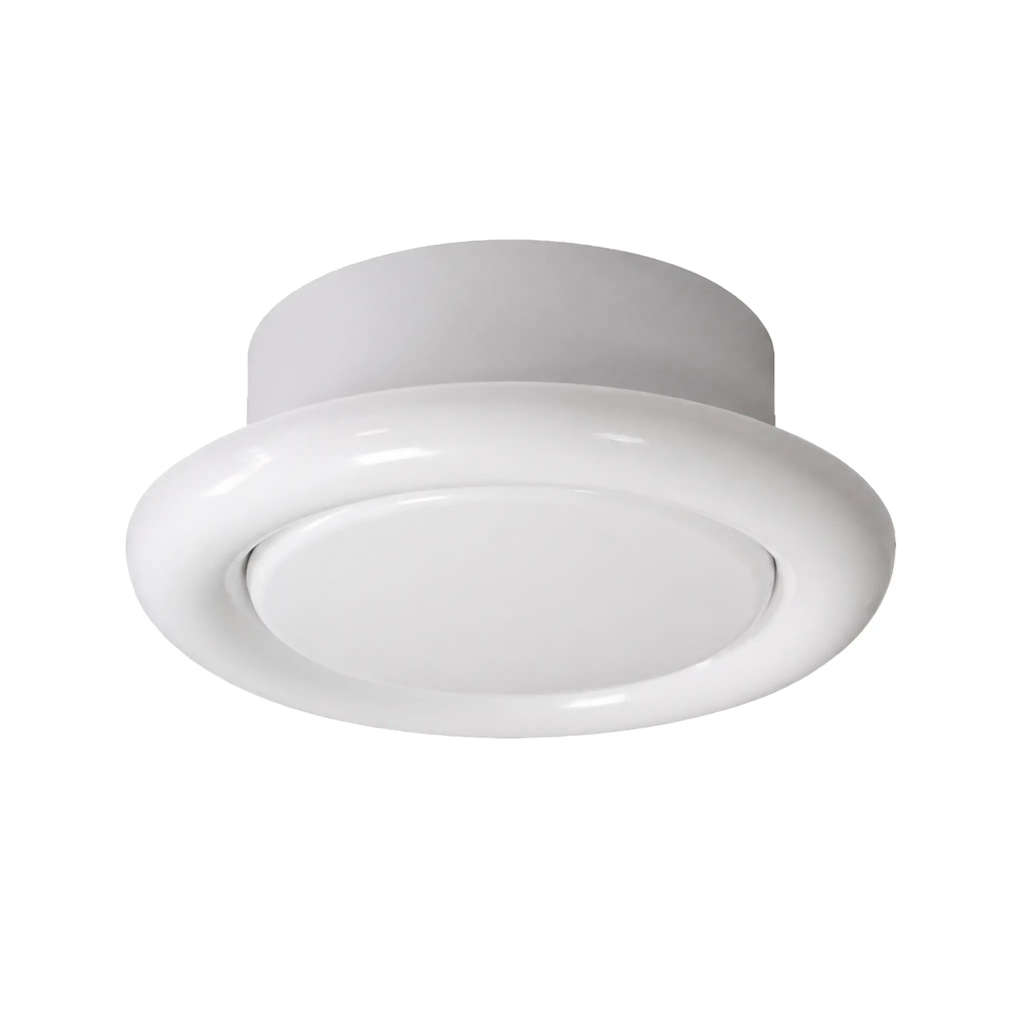

Универсальный пластиковый диффузор ДПУ-М
Диффузор ДПУ-М предназначен для подачи и удаления воздуха через круглые воздуховоды. Универсальная конструкция позволяет применять его как в приточных, так и в вытяжных системах вентиляции и кондиционирования.
Корпус изготовлен из пластика белого цвета. Диффузор имеет круглую форму и состоит из наружного корпуса, присоединительной части и регулируемого центрального диска.
При вращении центрального диска изменяется ширина кольцевого зазора и количество проходящего воздуха. Необходимое положение устанавливают при наладке и балансировке вентиляционной системы.
Диффузор присоединяют к круглому воздуховоду с помощью монтажной муфты соответствующего диаметра. В карточке доступны типоразмеры 100, 125, 160, 200 и 250 мм.
При выборе ДПУ-М необходимо учитывать диаметр воздуховода, назначение участка системы и расчётный расход воздуха. После монтажа следует проверить надёжность соединения и свободное перемещение регулировочного диска.
Основные характеристики:
- тип — универсальный диффузор;
- модель — ДПУ-М;
- применение — приточная и вытяжная системы;
- форма — круглая;
- материал — пластик;
- цвет — белый;
- регулирование — поворотный центральный диск;
- доступные диаметры — 100, 125, 160, 200 и 250 мм;
- присоединение — к круглому воздуховоду;
- единица продажи — штука.

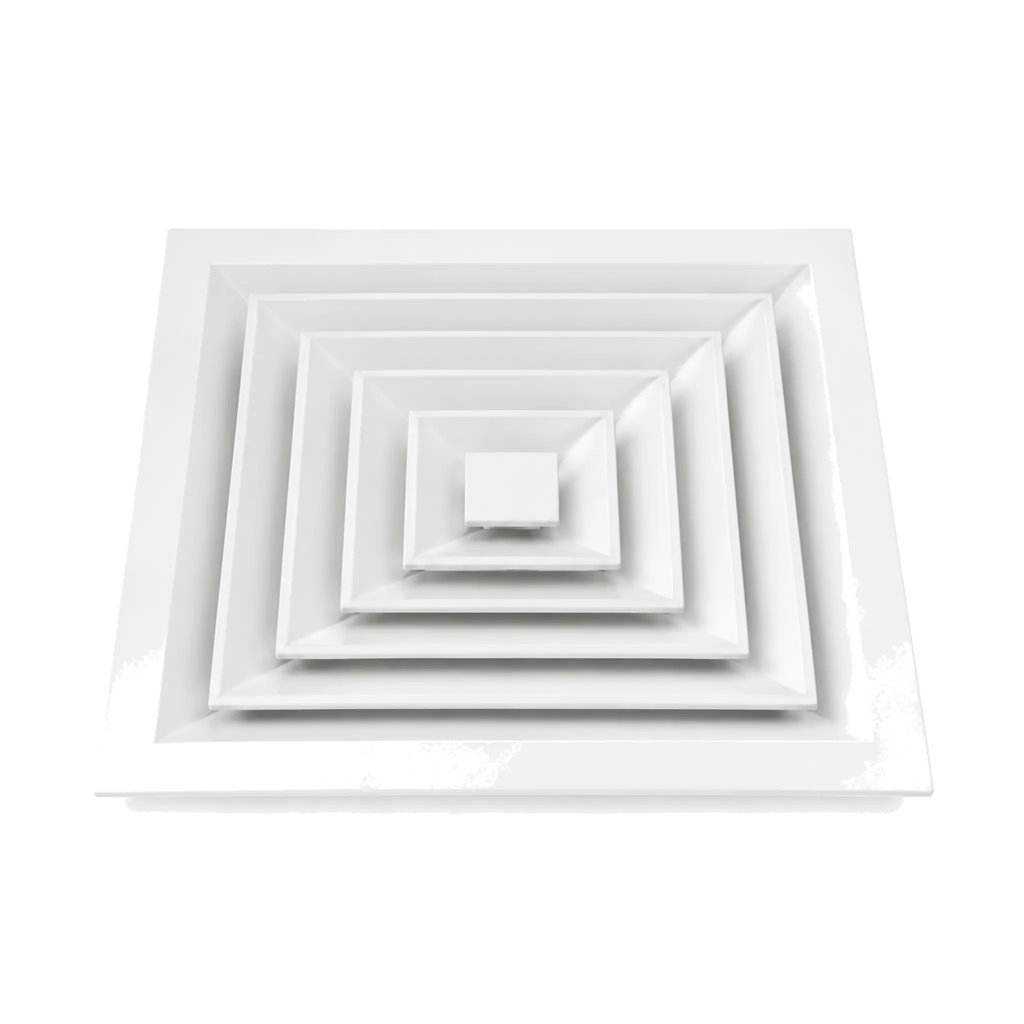

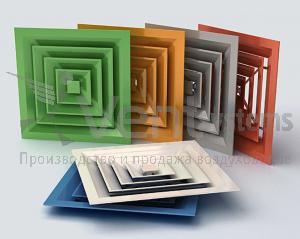

Потолочный квадратный диффузор ДПК
Диффузор ДПК предназначен для подачи приточного и удаления вытяжного воздуха через потолочные воздухораспределительные устройства. Он применяется в системах вентиляции и кондиционирования жилых, административных, общественных и производственных помещений.
Конструкция состоит из квадратного наружного корпуса и центрального блока с направляющими пластинами. Последовательно расположенные пластины формируют четырёхстороннее распределение воздушного потока.
Центральный блок устанавливается в корпус при помощи пружин. Такое крепление позволяет снимать его для доступа к внутренней части диффузора при осмотре и обслуживании.
Диффузор имеет белое покрытие RAL 9016. В карточке представлены размеры 300×300, 450×450 и 600×600 мм. Необходимый вариант выбирают по размеру монтажного проёма, параметрам присоединительного элемента и расчётному расходу воздуха.
Для подключения к воздуховоду диффузор обычно используют совместно с подходящим пленум-боксом или другим присоединительным элементом, предусмотренным проектом. Перед установкой необходимо проверить соответствие размеров диффузора и подготовленного потолочного проёма.
Основные характеристики:
- тип — потолочный диффузор;
- модель — ДПК;
- форма — квадратная;
- применение — подача и удаление воздуха;
- конструкция — корпус и блок направляющих пластин;
- крепление центрального блока — пружинное;
- цвет — белый, RAL 9016;
- доступные размеры — 300×300, 450×450 и 600×600 мм;
- установка — потолочная;
- единица продажи — штука.

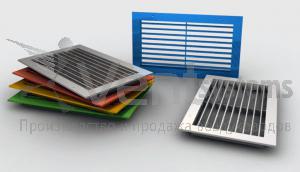

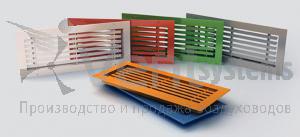

Вентиляционная решетка ВР-К предназначена для установки в воздуховоды и строительные проемы систем вентиляции. Представленное в этой карточке исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция и регулировка
Рамка решетки изготовлена из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки установлены горизонтальные жалюзи каплевидного профиля. Угол каждой жалюзи регулируется вручную и независимо, что позволяет изменять направление воздушного потока.
На алюминиевый профиль наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление решетки в другом цвете по каталогу RAL.
Габаритные и присоединительные размеры
Размер решетки задается по ширине монтажного проема A и высоте монтажного проема B. Габариты лицевой части составляют A+48 × B+48 мм. При ширине A>500 мм устанавливается перемычка.
Профили вентиляционной решетки
Профиль рамки имеет размер 30 × 30 мм и толщину 1 мм. Высота каплевидного профиля жалюзи составляет 18 мм. Для перемычки применяется профиль размером 30 × 30 мм и толщиной 2 мм.
Варианты крепления
Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм или скрытое крепление защелками. Требуемый вариант крепления согласовывается при заказе.
Условное обозначение
ВР-К A × B (Z) RAL 0000, где A × B — размер монтажного проема, Z — скрытое крепление, RAL 0000 — выбранный цвет покрытия.
При винтовом креплении обозначение Z не указывается. При окрашивании в стандартный белый цвет RAL 9016 обозначение цвета также можно не указывать.
Основные характеристики
- модель — ВР-К;
- тип — регулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- расположение жалюзи — горизонтальное;
- регулировка жалюзи — индивидуальная, ручная;
- клапан расхода воздуха КРВ-1 — отсутствует;
- габариты лицевой части — A+48 × B+48 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
Аэродинамический подбор
При подборе решетки учитывают расход воздуха, площадь свободного сечения, скорость воздушного потока, потерю давления и требуемую дальнобойность струи. Конкретные значения зависят от выбранных размеров A × B и положения жалюзи.

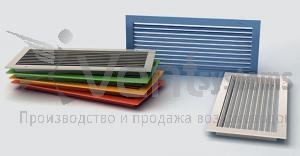

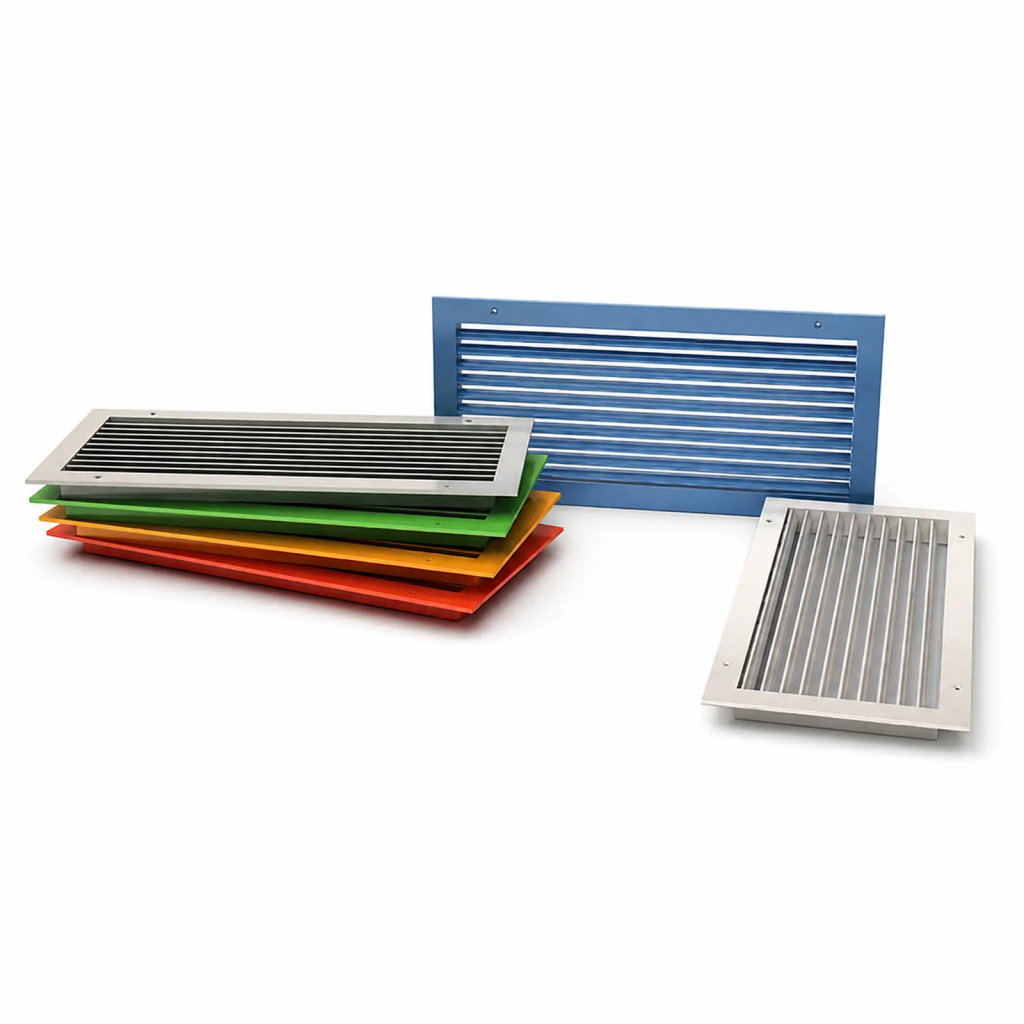

Вентиляционная решетка ВР-К предназначена для установки в воздуховоды и строительные проемы систем вентиляции. Представленное исполнение оснащено клапаном расхода воздуха КРВ-1.
Конструкция и регулировка
Рамка решетки изготовлена из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки установлены горизонтальные жалюзи каплевидного профиля. Угол каждой жалюзи регулируется вручную и независимо, что позволяет изменять направление воздушного потока.
Клапан КРВ-1 установлен с внутренней стороны решетки и состоит из алюминиевой рамки и горизонтальных жалюзи, связанных общим механизмом. Изменение положения жалюзи клапана позволяет регулировать площадь свободного сечения и расход проходящего воздуха.
Регулировка КРВ-1 выполняется стандартной плоской отверткой с лицевой стороны уже установленной решетки. Клапан поставляется неокрашенным.
На лицевую часть решетки наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине монтажного проема A и высоте монтажного проема B. Габариты лицевой части составляют A+48 × B+48 мм. При ширине A>500 мм устанавливается перемычка.
Присоединительные размеры клапана КРВ-1 составляют A−5 × B−5 мм. Глубина клапана — 42 мм, общая глубина решетки в сборе с КРВ-1 — 65 мм.
Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм или скрытое крепление защелками. Требуемый вариант крепления согласовывается при заказе.
Техническая информация
Посадочные и габаритные размеры
Монтаж при помощи винтового соединения
Монтаж при помощи защелок
Условное обозначение при заказе
ВР-К A × B с КРВ-1 (Z) RAL 0000, где A × B — размер монтажного проема, Z — скрытое крепление, RAL 0000 — выбранный цвет покрытия.
При винтовом креплении обозначение Z не указывается. При окрашивании в стандартный белый цвет RAL 9016 обозначение цвета также можно не указывать.
Регулирование площади свободного сечения
При установленном КРВ-1 площадь свободного сечения рассчитывается по формуле: F′с.с. = Fс.с. × Kp.
- β = 0° — Kp = 0,80;
- β = 15° — Kp = 0,77;
- β = 30° — Kp = 0,69;
- β = 45° — Kp = 0,57;
- β = 60° — Kp = 0,40;
- β = 75° — Kp = 0,21;
- β = 90° — Kp = 0.
Основные характеристики
- модель — ВР-К;
- тип — регулируемая вентиляционная решетка;
- материал решетки — алюминиевый профиль АД31;
- расположение жалюзи решетки — горизонтальное;
- регулировка жалюзи решетки — индивидуальная, ручная;
- клапан расхода воздуха — КРВ-1;
- регулировка КРВ-1 — с лицевой стороны плоской отверткой;
- общая глубина изделия с КРВ-1 — 65 мм;
- рабочая температура КРВ-1 — от −40 до +40 °C;
- покрытие решетки — порошковое полиэфирное;
- стандартный цвет решетки — RAL 9016;
- единица продажи — штука.

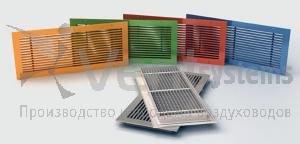

Вентиляционная решетка ВР-КВ предназначена для установки в воздуховоды и строительные проемы систем вентиляции. Два взаимно перпендикулярных ряда регулируемых жалюзи позволяют изменять направление воздушного потока в горизонтальной и вертикальной плоскостях. Представленное в этой карточке исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция и регулировка
Рамка решетки изготовлена из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки последовательно установлены горизонтальные и вертикальные жалюзи каплевидного профиля.
Угол каждой жалюзи регулируется вручную, индивидуально и независимо от остальных. Такая конструкция позволяет направлять воздушный поток в требуемую сторону непосредственно после установки решетки.
На алюминиевый профиль наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине монтажного проема A и высоте монтажного проема B. Габариты лицевой части составляют A+47,5 × B+47,5 мм. При ширине A>500 мм устанавливается перемычка.
Профиль рамки имеет ширину 30 мм, глубину 45 мм и толщину 1,2 мм. Высота профиля жалюзи составляет 18 мм. Для перемычки применяется профиль размером 30 × 30 мм и толщиной 2 мм.
Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм или скрытое крепление. Требуемый вариант крепления согласовывается при заказе.
Техническая информация
Посадочные и габаритные размеры
Профили рамки, жалюзи и перемычки
Монтаж при помощи винтового соединения
Скрытое крепление
Условное обозначение
ВР-КВ A × B (Z) RAL 0000, где A × B — размер монтажного проема, Z — скрытое крепление, RAL 0000 — выбранный цвет покрытия.
При винтовом креплении обозначение Z не указывается. При окрашивании в стандартный белый цвет RAL 9016 обозначение цвета также можно не указывать.
Основные характеристики
- модель — ВР-КВ;
- тип — двухрядная регулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- жалюзи — горизонтальные и вертикальные;
- регулировка жалюзи — индивидуальная, ручная;
- клапан расхода воздуха КРВ-1 — отсутствует;
- глубина профиля рамки — 45 мм;
- габариты лицевой части — A+47,5 × B+47,5 мм;
- коэффициент свободного сечения — 0,62;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- единица продажи — штука.

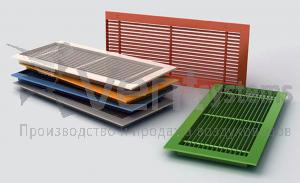

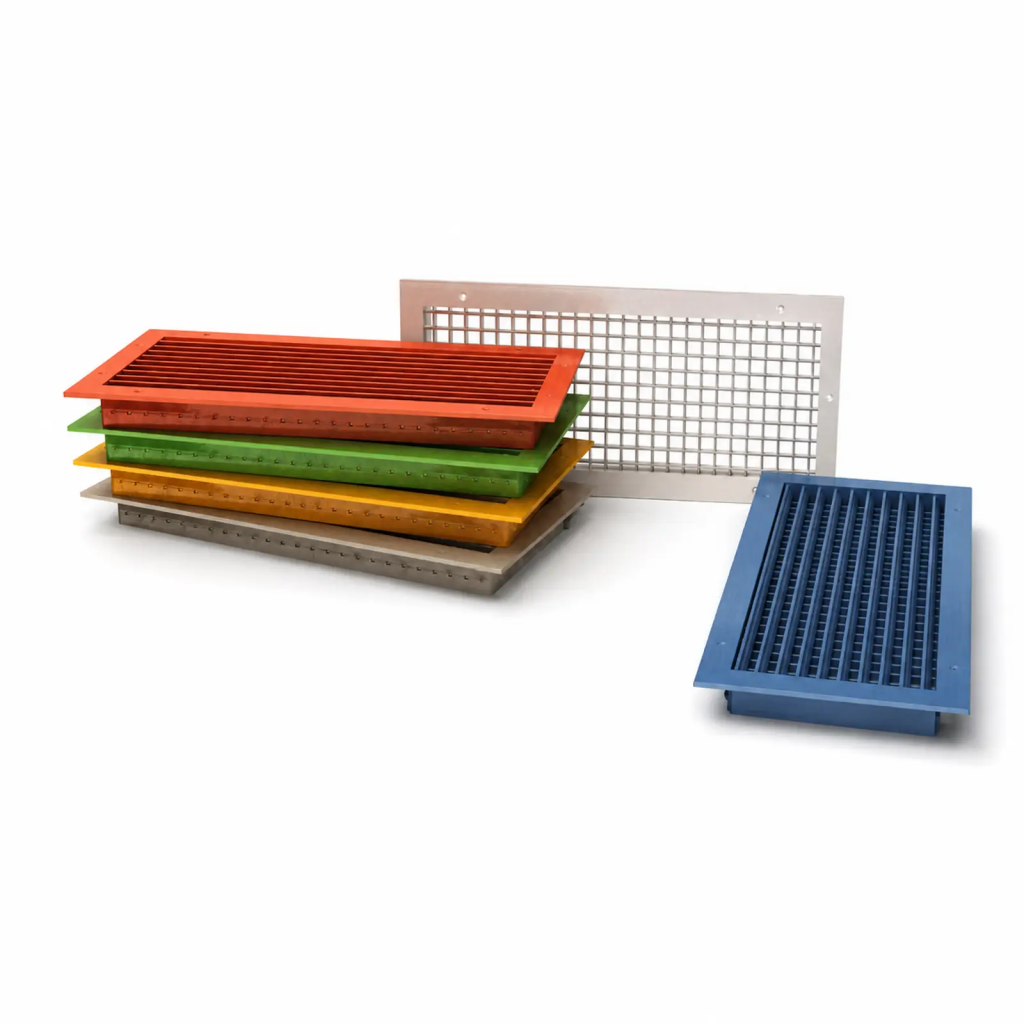

Вентиляционная решетка ВР-КВ предназначена для установки в воздуховоды и строительные проемы систем вентиляции. Два взаимно перпендикулярных ряда регулируемых жалюзи позволяют изменять направление воздушного потока в горизонтальной и вертикальной плоскостях. Представленное исполнение оснащено клапаном расхода воздуха КРВ-1.
Конструкция и регулировка
Рамка решетки изготовлена из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки последовательно установлены горизонтальные и вертикальные жалюзи каплевидного профиля.
Угол каждой жалюзи решетки регулируется вручную, индивидуально и независимо от остальных. Такая конструкция позволяет направлять воздушный поток в требуемую сторону непосредственно после монтажа.
Клапан КРВ-1 установлен с внутренней стороны решетки. Его горизонтальные жалюзи связаны общим механизмом, изменяющим площадь свободного сечения и расход проходящего воздуха. Регулировка клапана выполняется плоской отверткой с лицевой стороны установленной решетки.
На лицевую часть решетки наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине монтажного проема A и высоте монтажного проема B. Габариты лицевой части составляют A+47,5 × B+47,5 мм. При ширине A>500 мм устанавливается перемычка.
Профиль рамки имеет ширину 30 мм, глубину 45 мм и толщину 1,2 мм. Высота профиля жалюзи составляет 18 мм. Для перемычки применяется профиль размером 30 × 30 мм и толщиной 2 мм.
Присоединительные размеры клапана КРВ-1 составляют A−5 × B−5 мм. Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм или скрытое крепление защелками. Требуемый вариант крепления согласовывается при заказе.
Техническая информация
Посадочные и габаритные размеры
Профили рамки, жалюзи и перемычки
Монтаж при помощи винтового соединения
Монтаж при помощи защелок
Условное обозначение при заказе
ВР-КВ A × B с КРВ-1 (Z) RAL 0000, где A × B — размер монтажного проема, Z — крепление защелками, RAL 0000 — выбранный цвет покрытия.
При винтовом креплении обозначение Z не указывается. При окрашивании в стандартный белый цвет RAL 9016 обозначение цвета также можно не указывать.
Регулирование площади свободного сечения
Коэффициент свободного сечения решетки ВР-КВ составляет 0,62. При установленном КРВ-1 площадь свободного сечения рассчитывается по формуле: F′с.с. = Fс.с. × Kp.
- β = 0° — Kp = 0,80;
- β = 15° — Kp = 0,77;
- β = 30° — Kp = 0,69;
- β = 45° — Kp = 0,57;
- β = 60° — Kp = 0,40;
- β = 75° — Kp = 0,21;
- β = 90° — Kp = 0.
Основные характеристики
- модель — ВР-КВ;
- тип — двухрядная регулируемая вентиляционная решетка;
- материал решетки — алюминиевый профиль АД31;
- жалюзи решетки — горизонтальные и вертикальные;
- регулировка жалюзи решетки — индивидуальная, ручная;
- клапан расхода воздуха — КРВ-1;
- регулировка КРВ-1 — с лицевой стороны плоской отверткой;
- глубина профиля рамки — 45 мм;
- габариты лицевой части — A+47,5 × B+47,5 мм;
- коэффициент свободного сечения — 0,62;
- покрытие решетки — порошковое полиэфирное;
- стандартный цвет решетки — RAL 9016;
- единица продажи — штука.

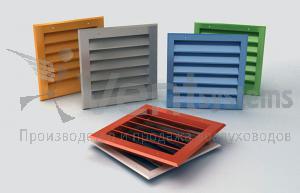

Вентиляционная решетка ВР-КН предназначена для установки в воздуховоды и строительные проемы систем вентиляции. Неподвижные горизонтальные жалюзи формируют фиксированное направление воздушного потока. Представленное в этой карточке исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция
Рамка решетки изготовлена из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки неподвижно закреплены горизонтальные жалюзи каплевидного профиля.
Положение жалюзи не регулируется после изготовления. Решетка применяется в тех случаях, когда изменение направления воздушного потока непосредственно после монтажа не требуется.
На алюминиевый профиль наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине монтажного проема A и высоте монтажного проема B. Габариты лицевой части составляют A+48 × B+48 мм.
Профиль рамки имеет размер 30 × 30 мм и толщину 1 мм. Высота профиля жалюзи составляет 18 мм. Для перемычки применяется профиль высотой 20 мм и толщиной 2 мм.
Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм или скрытое крепление защелками. Требуемый вариант крепления согласовывается при заказе.
Техническая информация
Посадочные и габаритные размеры
Профили рамки, жалюзи и перемычки
Монтаж при помощи винтового соединения
Монтаж при помощи защелок
Условное обозначение
ВР-КН A × B (Z) RAL 0000, где A × B — размер монтажного проема, Z — крепление защелками, RAL 0000 — выбранный цвет покрытия.
При винтовом креплении обозначение Z не указывается. При окрашивании в стандартный белый цвет RAL 9016 обозначение цвета также можно не указывать.
Основные характеристики
- модель — ВР-КН;
- тип — нерегулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- жалюзи — горизонтальные, неподвижные;
- профиль жалюзи — каплевидный;
- клапан расхода воздуха КРВ-1 — отсутствует;
- габариты лицевой части — A+48 × B+48 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- единица продажи — штука.

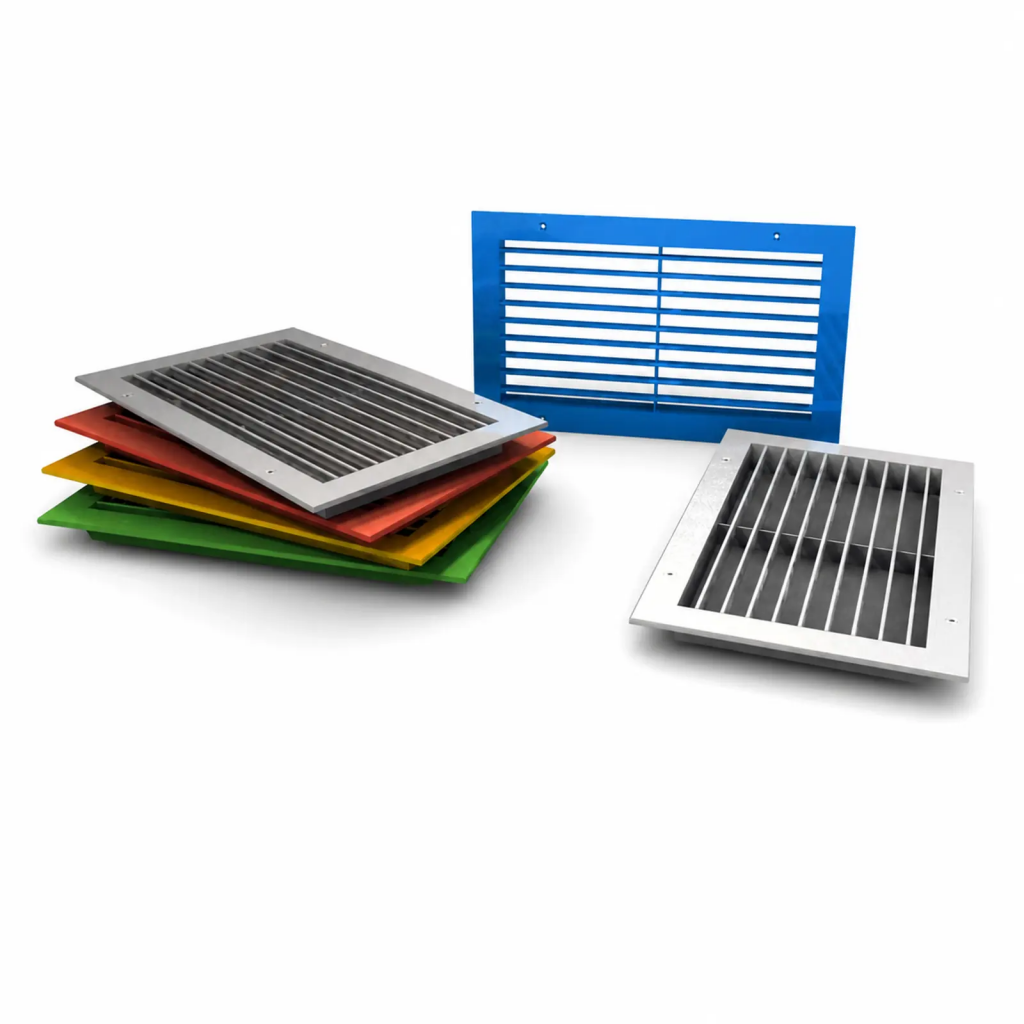

Вентиляционная решетка ВР-КН с клапаном КРВ-1
Вентиляционная решетка ВР-КН применяется для установки в воздуховоды и строительные проемы приточных и вытяжных систем. Лицевая часть решетки оснащена одним рядом горизонтальных нерегулируемых жалюзи каплевидного профиля.
За решеткой установлен клапан расхода воздуха КРВ-1. Его горизонтальные жалюзи связаны общим механизмом и позволяют изменять количество проходящего воздуха при наладке и балансировке системы. Положение клапана регулируется плоской отверткой с лицевой стороны установленной решетки.
Конструкция и исполнение
Рамка и лицевые жалюзи изготовлены из алюминиевого профиля АД31 по ГОСТ 22233-2001. На лицевую часть наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016, возможно изготовление в другом цвете по каталогу RAL.
Клапан КРВ-1 установлен с внутренней стороны рамки. Регулирование расхода выполняется клапаном, при этом положение лицевых жалюзи решетки остается неизменным.
Размеры и монтаж
Размер решетки задается по ширине проема A и высоте проема B. Габариты лицевой части составляют A+48 × B+48 мм. Размер корпуса клапана КРВ-1 — A−5 × B−5 мм, общая глубина решетки с клапаном — 65 мм.
Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм или скрытое крепление защелками. Исполнение со скрытым креплением обозначается буквой Z.
Условное обозначение при заказе: ВР-КН A × B с КРВ-1 (Z) RAL 0000.
Основные характеристики
- модель — ВР-КН с КРВ-1;
- материал — алюминиевый профиль АД31;
- лицевые жалюзи — горизонтальные, фиксированные;
- форма жалюзи — каплевидная;
- регулирование расхода воздуха — клапаном КРВ-1;
- габариты лицевой части — A+48 × B+48 мм;
- общая глубина — 65 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +40 °C;
- единица продажи — штука.
Техническая информация
Посадочные и габаритные размеры
Сечения профилей
Монтаж при помощи винтового соединения
Монтаж при помощи защелок

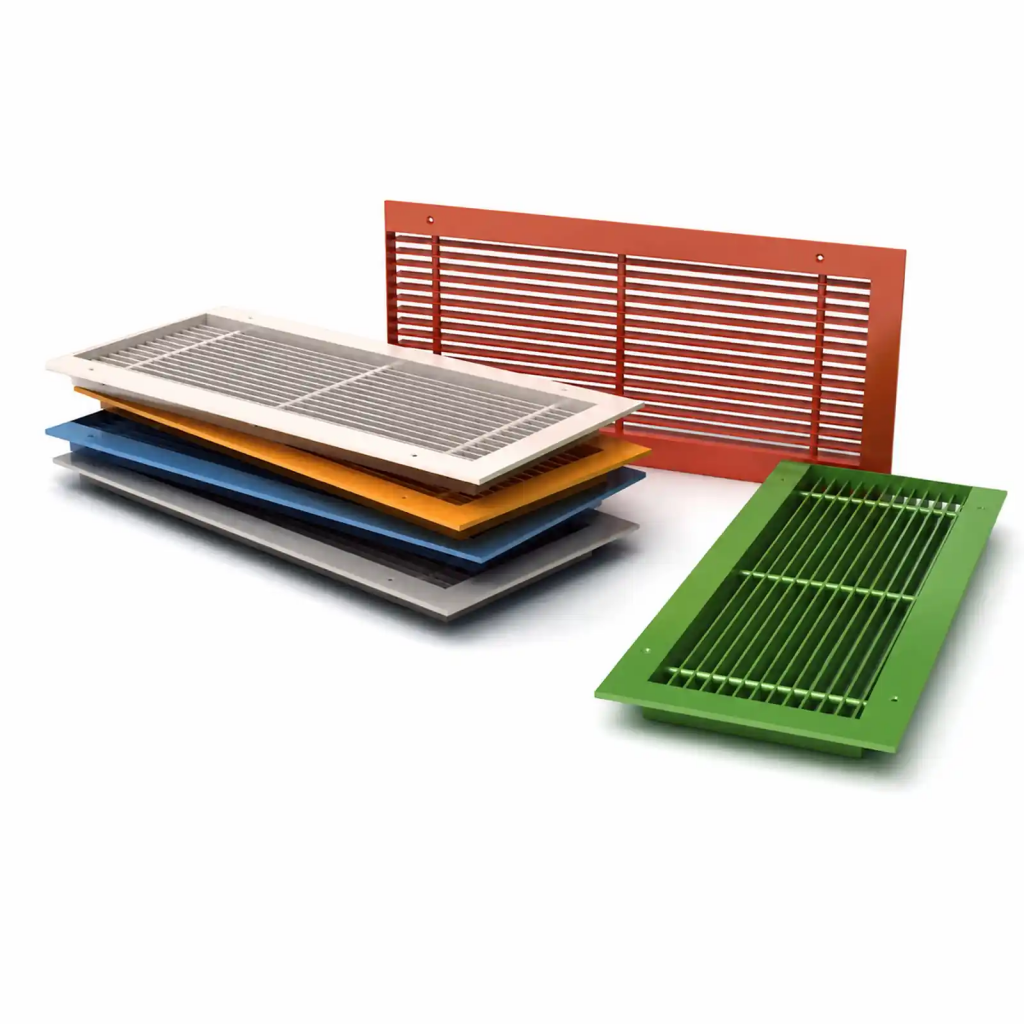

Вентиляционная решетка ВР-ГН без КРВ-1
Вентиляционная решетка ВР-ГН предназначена для установки в воздуховоды и строительные проемы приточных и вытяжных систем. Решетку можно монтировать в стенах и потолках, а также использовать в составе секционных конструкций для протяженных проемов.
В рамке установлен один ряд горизонтальных неподвижных жалюзи. Жалюзи расположены под углом 90° к лицевой поверхности решетки и не предусматривают изменения положения. Представленное в этой карточке исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция и исполнение
Рамка и жалюзи изготовлены из алюминиевого профиля АД31 по ГОСТ 22233-2001. Для усиления конструкции применяются стальные поперечные элементы с декоративными алюминиевыми втулками.
На лицевую часть наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление вентиляционной решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине проема A и высоте проема B. Габариты лицевой части составляют A+58 × B+45,5 мм.
ВР-ГН устанавливается при помощи винтового соединения через отверстия диаметром 3,5 мм на лицевой стороне рамки. Размер и количество крепежных элементов выбираются с учетом материала монтажного основания.
Условное обозначение при заказе: ВР-ГН A × B RAL 0000.
Основные характеристики
- модель — ВР-ГН без КРВ-1;
- тип — нерегулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- расположение жалюзи — горизонтальное;
- положение жалюзи — неподвижное;
- габариты лицевой части — A+58 × B+45,5 мм;
- крепление — винтовое;
- диаметр монтажных отверстий — 3,5 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Техническая информация
Посадочные и габаритные размеры
Сечения профилей
Монтаж при помощи винтового соединения
Условное обозначение при заказе
Для решетки ВР-ГН указываются тип изделия, размеры A и B и цвет по каталогу RAL. Обозначения левого и правого исполнения на общей схеме относятся только к модели ВР-ГН4.
Вентиляционная решетка ВР-ГН с КРВ-1
Вентиляционная решетка ВР-ГН предназначена для установки в воздуховоды и строительные проемы приточных и вытяжных систем. Лицевая часть оснащена одним рядом горизонтальных неподвижных жалюзи, расположенных под углом 90° к плоскости решетки.
Представленное исполнение комплектуется клапаном расхода воздуха КРВ-1. Клапан располагается с тыльной стороны решетки и позволяет изменять количество проходящего воздуха при наладке и балансировке системы. Регулировка выполняется с лицевой стороны установленного изделия при помощи плоской отвертки. Положение лицевых жалюзи при этом остается неизменным.
Конструкция и исполнение
Рамка и лицевые жалюзи изготовлены из алюминиевого профиля АД31 по ГОСТ 22233-2001. Для усиления конструкции применяются стальные поперечные элементы с декоративными алюминиевыми втулками.
На лицевую часть наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление вентиляционной решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине проема A и высоте проема B. Габариты лицевой части составляют A+58 × B+45,5 мм.
Решетка устанавливается при помощи винтового соединения через отверстия диаметром 3,5 мм на лицевой стороне рамки. Размер и количество крепежных элементов выбираются с учетом материала монтажного основания.
Основные характеристики
- модель — ВР-ГН с КРВ-1;
- материал лицевой части — алюминиевый профиль АД31;
- расположение жалюзи — горизонтальное;
- положение лицевых жалюзи — неподвижное;
- регулирование расхода воздуха — клапаном КРВ-1;
- габариты лицевой части — A+58 × B+45,5 мм;
- крепление решетки — винтовое;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
Техническая информация
На схемах приведены размеры лицевой части вентиляционной решетки ВР-ГН и сечения используемых профилей. Клапан расхода воздуха КРВ-1 входит в комплектацию представленного исполнения и устанавливается с тыльной стороны решетки.
Посадочные и габаритные размеры лицевой части
Сечения профилей
Вентиляционная решетка ВР-ГНМ без КРВ-1
Вентиляционная решетка ВР-ГНМ предназначена для установки в воздуховоды и строительные проемы приточных и вытяжных систем. Конструкция применяется для подачи и удаления воздуха в помещениях различного назначения.
В рамке установлены горизонтальные неподвижные жалюзи. Они жестко закреплены под углом 90° к лицевой поверхности, поэтому воздушный поток проходит без отклонения от нормали к плоскости решетки. Положение жалюзи не регулируется. Представленное исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция и исполнение
Рамка и жалюзи изготовлены из алюминиевого профиля АД31 по ГОСТ 22233-2001. Для повышения жесткости применяются стальные поперечные перемычки с декоративными алюминиевыми втулками.
На лицевую часть наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление вентиляционной решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине строительного проема A и высоте проема B. Габариты лицевой части составляют A+42 × B+29,5 мм.
Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм на лицевой стороне рамки или скрытое крепление защелками. Исполнение с креплением на защелках обозначается буквой Z.
Условное обозначение при заказе: ВР-ГНМ A × B (Z) RAL 0000.
Основные характеристики
- модель — ВР-ГНМ без КРВ-1;
- тип — нерегулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- расположение жалюзи — горизонтальное;
- положение жалюзи — неподвижное;
- отклонение воздушной струи от нормали — 0°;
- габариты лицевой части — A+42 × B+29,5 мм;
- крепление — винтовое или скрытое на защелках;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Техническая информация
На схемах приведены посадочные и габаритные размеры вентиляционной решетки ВР-ГНМ без КРВ-1, сечения используемых профилей, варианты монтажа и порядок формирования обозначения при заказе.
Посадочные и габаритные размеры
Сечения профилей
Монтаж при помощи винтового соединения
Монтаж при помощи защелок
Условное обозначение при заказе
В обозначении указываются тип решетки, размеры строительного проема A и B, крепление на защелках при его выборе и цвет по каталогу RAL.

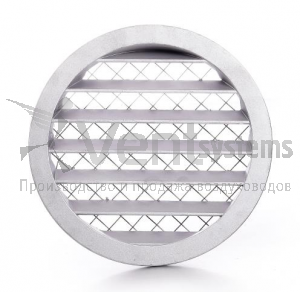

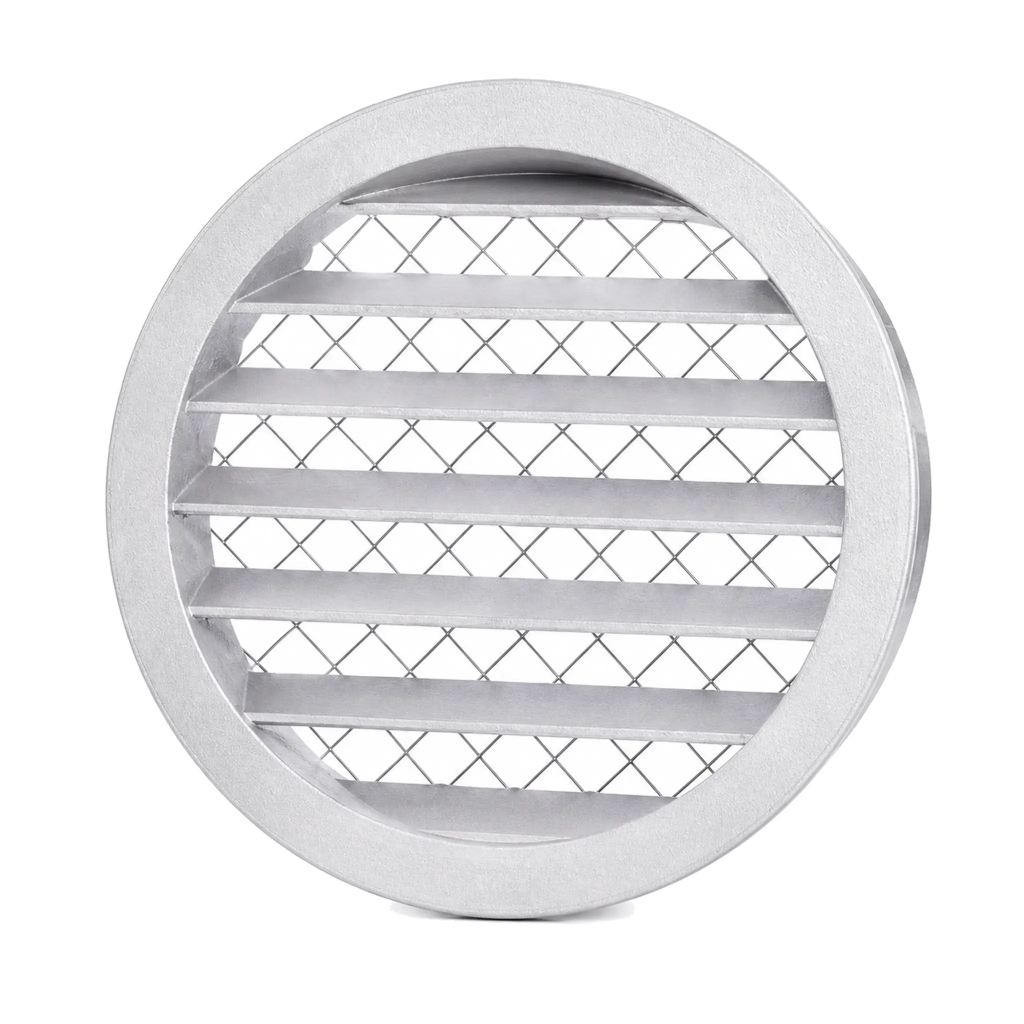

Наружная круглая решетка IGC
Решетка IGC предназначена для установки на наружных окончаниях круглых воздуховодов. Она применяется как в приточных, так и в вытяжных системах и защищает открытый конец канала от атмосферных осадков, птиц и крупного мусора.
Круглый корпус изготовлен из алюминия и имеет нейтральный серый цвет. Фиксированные наклонные ламели уменьшают вероятность прямого попадания дождя и снега внутрь воздуховода.
За ламелями установлена защитная сетка из нержавеющей стали. Она препятствует проникновению птиц, листьев и других крупных посторонних предметов, не перекрывая движение воздуха через решетку.
IGC устанавливают на наружной стене и присоединяют непосредственно к круглому воздуховоду соответствующего диаметра. В карточке представлены типоразмеры 100, 125, 160, 200, 250 и 315 мм.
При выборе решетки необходимо учитывать присоединительный диаметр воздуховода и расчётный расход воздуха. В процессе эксплуатации рекомендуется периодически очищать ламели и защитную сетку от пыли, листьев и других загрязнений.
Основные характеристики:
- тип — наружная круглая решетка;
- модель — IGC;
- применение — приточные и вытяжные воздуховоды;
- место установки — наружная стена;
- материал корпуса — алюминий;
- ламели — фиксированные, наклонные;
- защитная сетка — нержавеющая сталь;
- цвет — нейтральный серый;
- доступные диаметры — 100, 125, 160, 200, 250 и 315 мм;
- присоединение — к круглому воздуховоду;
- единица продажи — штука.

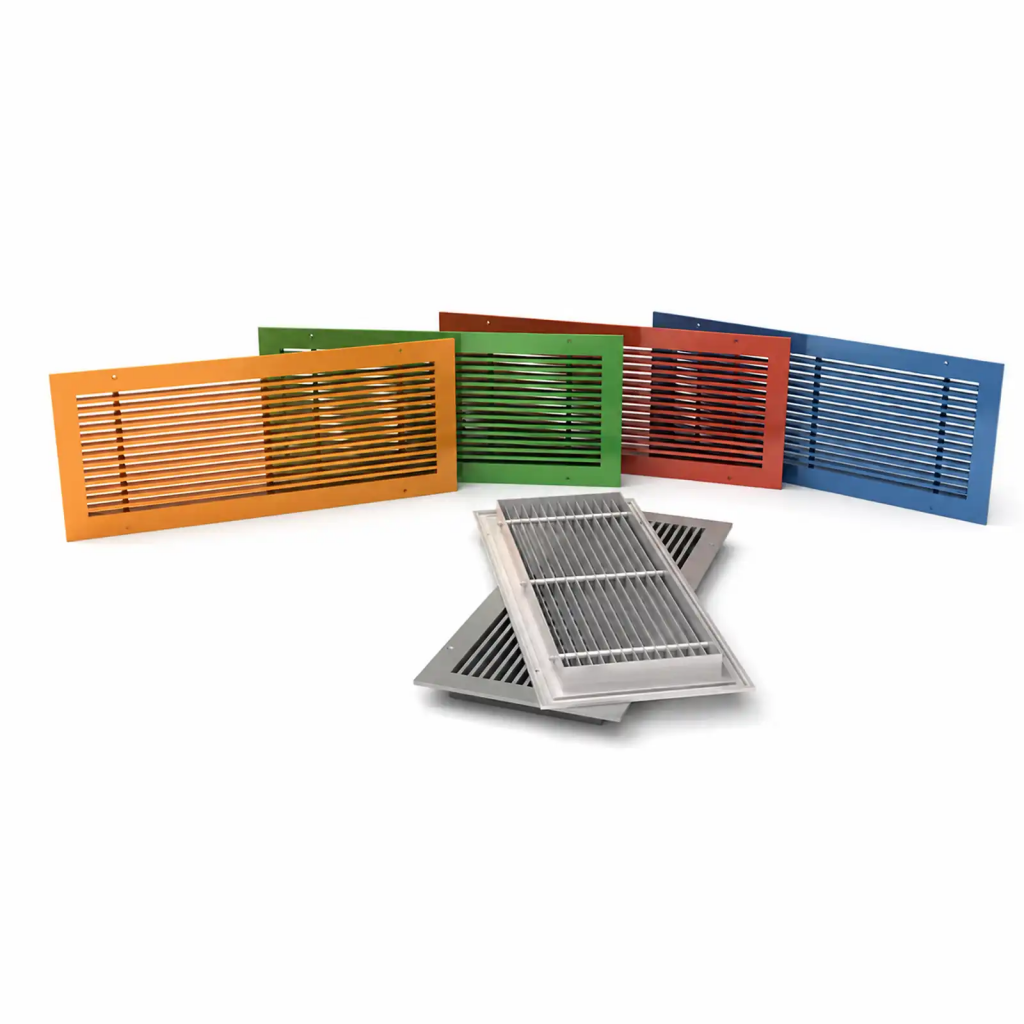

Вентиляционная решетка ВР-ГНМ с КРВ-1
Вентиляционная решетка ВР-ГНМ предназначена для установки в воздуховоды и строительные проемы приточных и вытяжных систем. Конструкция применяется для подачи и удаления воздуха в помещениях различного назначения.
В лицевой рамке установлены горизонтальные неподвижные жалюзи. Они жестко закреплены под углом 90° к поверхности решетки, поэтому воздушный поток проходит без отклонения от нормали. Положение лицевых жалюзи не регулируется.
Представленное исполнение комплектуется клапаном расхода воздуха КРВ-1. Клапан позволяет изменять количество проходящего воздуха при наладке и балансировке системы. Регулировка выполняется с лицевой стороны установленного изделия при помощи плоской отвертки.
Конструкция и исполнение
Рамка и лицевые жалюзи изготовлены из алюминиевого профиля АД31 по ГОСТ 22233-2001. Для повышения жесткости применяются стальные поперечные перемычки с декоративными алюминиевыми втулками.
На лицевую часть наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление вентиляционной решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине строительного проема A и высоте проема B. Габариты лицевой части составляют A+42 × B+29,5 мм.
Для крепления лицевой части предусмотрено винтовое соединение через отверстия диаметром 3,5 мм или скрытое крепление защелками. Компоновка клапана КРВ-1 подбирается с учетом выбранного размера решетки.
Основные характеристики
- модель — ВР-ГНМ с КРВ-1;
- материал лицевой части — алюминиевый профиль АД31;
- расположение жалюзи — горизонтальное;
- положение лицевых жалюзи — неподвижное;
- отклонение воздушной струи от нормали — 0°;
- регулирование расхода воздуха — клапаном КРВ-1;
- габариты лицевой части — A+42 × B+29,5 мм;
- крепление лицевой части — винтовое или скрытое на защелках;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
Техническая информация
На схемах приведены посадочные и габаритные размеры лицевой части вентиляционной решетки ВР-ГНМ и сечения используемых профилей. Клапан расхода воздуха КРВ-1 входит в комплектацию представленного исполнения и устанавливается с тыльной стороны решетки.
Посадочные и габаритные размеры лицевой части
Сечения профилей

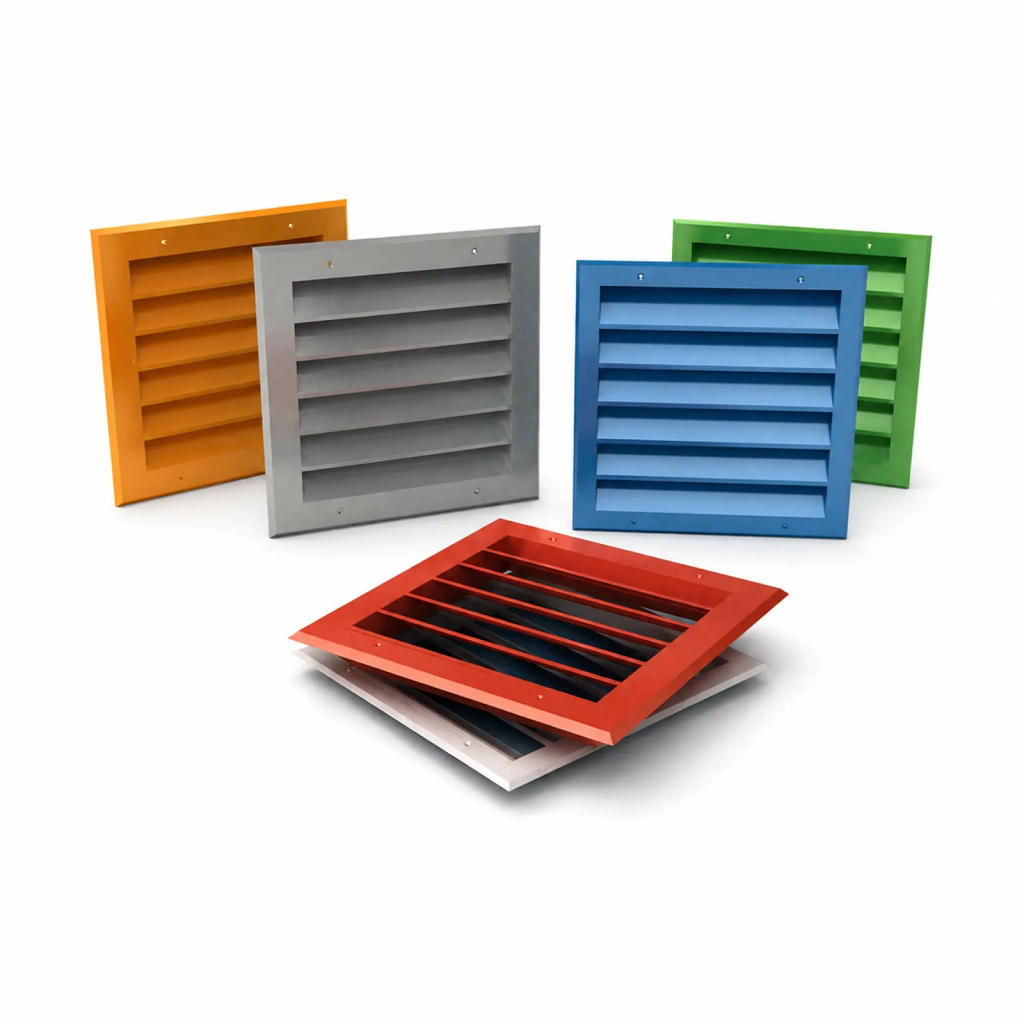

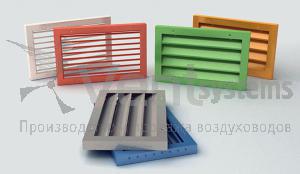

Наружная вентиляционная решетка ВР-Н3
Вентиляционная решетка ВР-Н3 предназначена для наружной установки в воздуховоды и строительные проемы приточных и вытяжных систем. Решетка применяется в местах выхода вентиляционного канала на фасад здания.
В алюминиевой рамке установлены горизонтальные Z-образные жалюзи. Они жестко закреплены под углом 35° к лицевой стороне решетки и не предусматривают изменения положения. Количество жалюзи зависит от высоты выбранного изделия.
Конструкция и исполнение
Рамка и жалюзи изготовлены из алюминиевого профиля АД31 по ГОСТ 22233-2001. В крупногабаритных решетках конструкция дополнительно усиливается с внутренней стороны алюминиевой полосой сечением 12×2 мм.
На лицевую поверхность наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление вентиляционной решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине строительного проема A и высоте проема B. Габариты лицевой части составляют A+54,5 × B+54,5 мм.
ВР-Н3 устанавливается при помощи винтового соединения через отверстия диаметром 3,5 мм на лицевой стороне рамки. Размер и количество крепежных элементов выбираются с учетом габаритов решетки и материала монтажного основания.
Условное обозначение при заказе: ВР-Н3 A × B RAL 0000.
Основные характеристики
- модель — ВР-Н3;
- тип — наружная нерегулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- жалюзи — горизонтальные, Z-образные;
- угол установки жалюзи — 35°;
- положение жалюзи — неподвижное;
- габариты лицевой части — A+54,5 × B+54,5 мм;
- крепление — винтовое;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Техническая информация
Крупногабаритные вентиляционные решетки ВР-Н3 могут выполняться составными, из нескольких соединенных секций. На схемах показаны размеры четырехсекционного исполнения и возможные варианты компоновки. Количество и расположение секций определяются габаритами выбранной решетки.
Размеры четырехсекционного исполнения
Варианты компоновки составных решеток

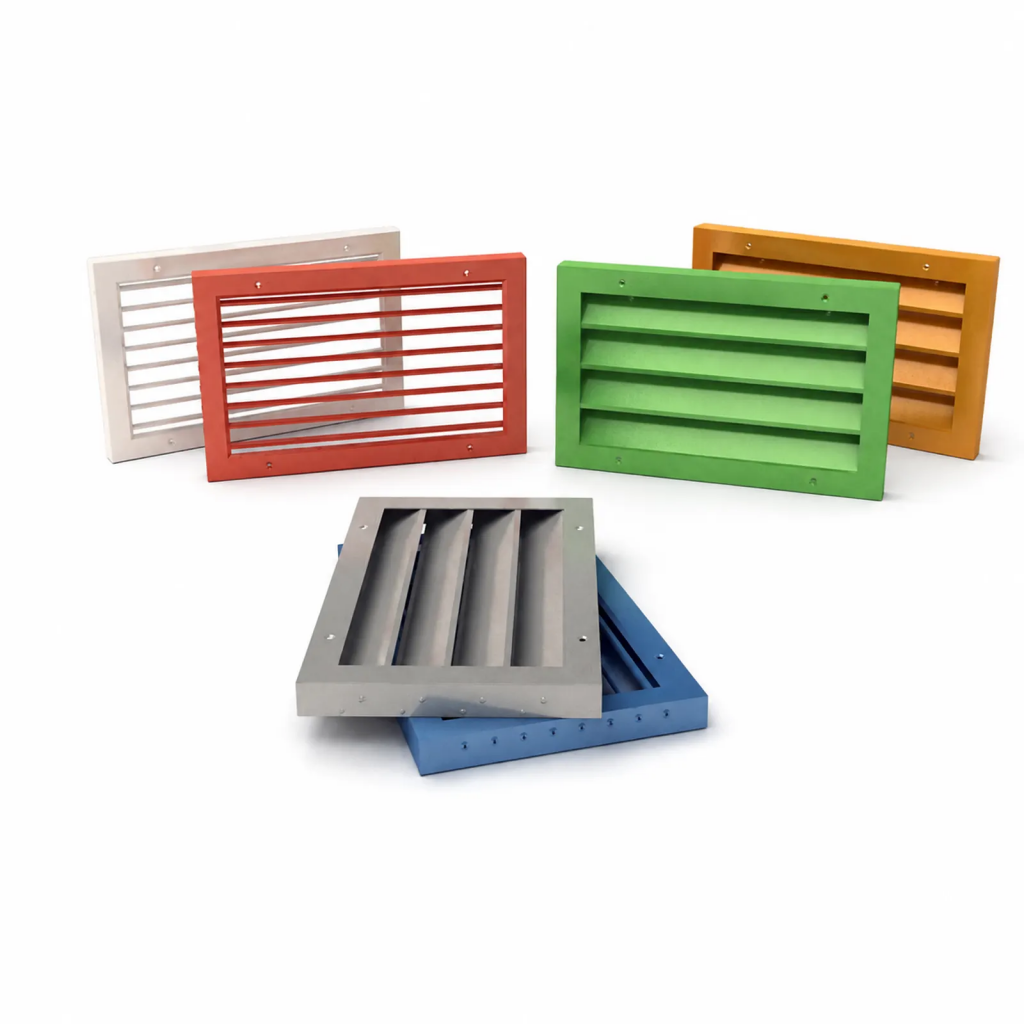

Накладная вентиляционная решетка ВР-НН
Вентиляционная решетка ВР-НН предназначена для накладной установки на воздуховоды и строительные проемы. Монтаж выполняется без углубления решетки внутрь проема.
В рамке установлен ряд горизонтальных Z-образных жалюзи. Жалюзи жестко закреплены и не предусматривают изменения положения. Воздух проходит через наклонные каналы, сформированные профилем жалюзи.
Конструкция и исполнение
Рамка изготовлена из плоского алюминиевого уголка, жалюзи — из алюминиевого Z-образного профиля. Применяется алюминиевый профиль АД31 по ГОСТ 22233-2001.
На лицевую поверхность наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление вентиляционной решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размеры A и B обозначают внешнюю ширину и высоту решетки, а не размеры строительного проема. Размер внутренней открытой части составляет A−53 × B−50 мм.
ВР-НН крепится накладным способом при помощи винтов через отверстия диаметром 3,5 мм на лицевой стороне рамки. Крепеж выбирается с учетом материала воздуховода, стены или другой монтажной поверхности.
Условное обозначение при заказе: ВР-НН A × B RAL 0000.
Основные характеристики
- модель — ВР-НН;
- тип — накладная вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- жалюзи — горизонтальные, Z-образные;
- положение жалюзи — неподвижное;
- определяющие размеры A×B — внешние габариты изделия;
- монтаж — без углубления в проем;
- крепление — винтовое;
- диаметр монтажных отверстий — 3,5 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Техническая информация
На схемах приведены внешние габариты, конструкция и способ накладного монтажа вентиляционной решетки ВР-НН.
Габаритные размеры и конструкция
Монтаж и присоединение
Вентиляционная решетка ВР-НТ без КРВ-1
Вентиляционная решетка ВР-НТ предназначена для установки в воздуховоды и строительные проемы приточных и вытяжных систем. Представленное исполнение поставляется без клапана расхода воздуха КРВ-1.
В рамке установлен ряд горизонтальных Т-образных жалюзи. Жалюзи жестко закреплены под углом 90° к лицевой поверхности и не предусматривают изменения положения. Воздух проходит по нормали к плоскости решетки без изменения направления жалюзи.
Конструкция и исполнение
Рамка и жалюзи изготовлены из алюминиевого профиля АД31 по ГОСТ 22233-2001. Для повышения жесткости конструкции применяются стальные поперечные перемычки с декоративными алюминиевыми втулками.
На лицевую поверхность наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление вентиляционной решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размеры A и B обозначают ширину и высоту строительного проема. Габариты лицевой части составляют A+43 × B+30 мм. Общая глубина решетки — 25 мм.
ВР-НТ устанавливается при помощи винтового соединения через отверстия диаметром 3,5 мм на лицевой стороне рамки. Крепеж выбирается с учетом материала монтажного основания.
Условное обозначение исполнения без клапана: ВР-НТ A × B RAL 0000.
Основные характеристики
- модель — ВР-НТ без КРВ-1;
- тип — нерегулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- жалюзи — горизонтальные, Т-образные;
- положение жалюзи — неподвижное;
- посадочный размер — A×B;
- габариты лицевой части — A+43 × B+30 мм;
- глубина — 25 мм;
- крепление — винтовое;
- диаметр монтажных отверстий — 3,5 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Техническая информация
На схемах приведены посадочные и габаритные размеры вентиляционной решетки ВР-НТ без КРВ-1, сечения используемых профилей и способ монтажа.
Посадочные и габаритные размеры
Сечения профилей
Монтаж при помощи винтового соединения

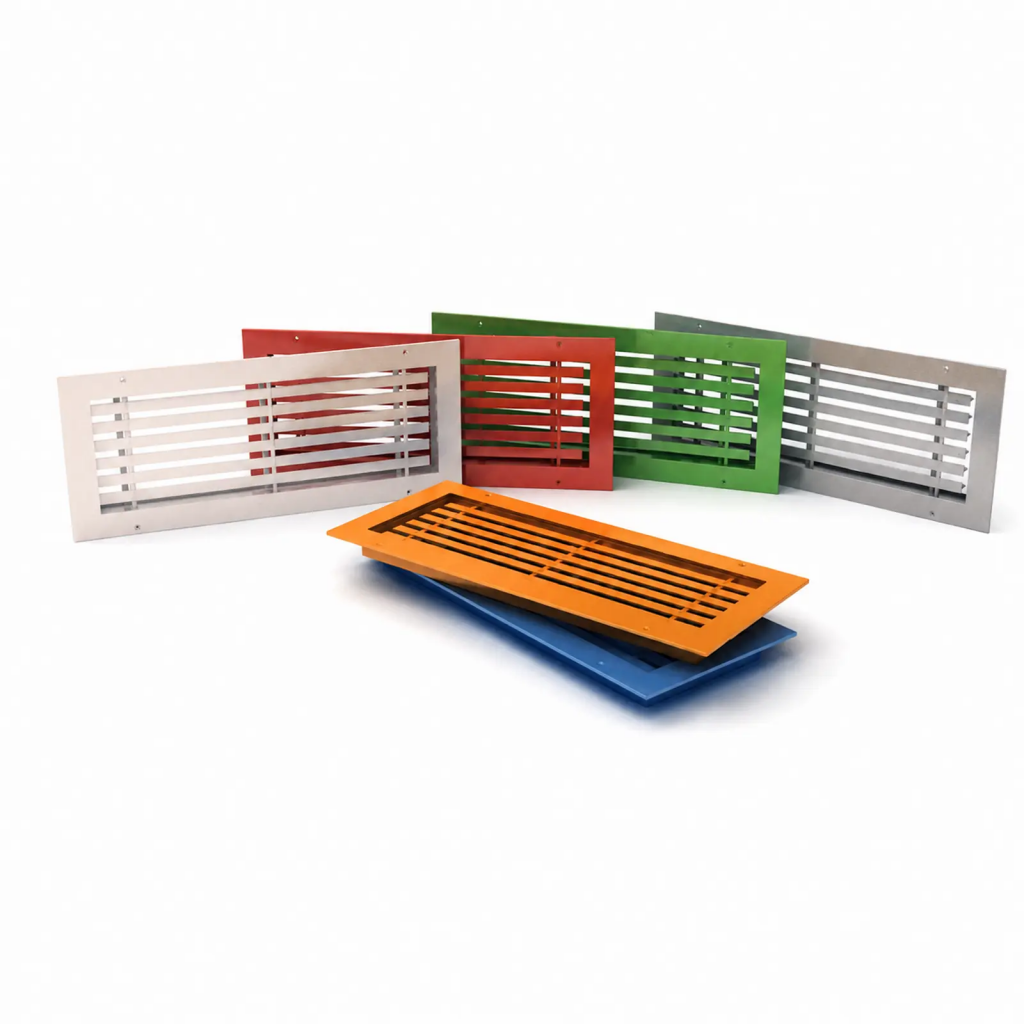

Вентиляционная решетка ВР-НТ с КРВ-1
Вентиляционная решетка ВР-НТ с клапаном расхода воздуха КРВ-1 применяется для подачи и удаления воздуха в системах вентиляции и кондиционирования. Решетка устанавливается в подготовленный строительный проем и позволяет регулировать объем проходящего воздуха.
Конструкция и регулировка
Лицевая часть изготовлена из алюминиевого профиля АД31. Неподвижные горизонтальные жалюзи имеют Т-образное сечение и расположены под углом 90° к лицевой плоскости. Стальные перемычки закрыты декоративными алюминиевыми втулками.
Клапан КРВ-1 установлен с внутренней стороны рамки. Его связанные между собой горизонтальные жалюзи изменяют свободное сечение и регулируют расход воздуха. Управление клапаном выполняется плоской отверткой с лицевой стороны установленной решетки. Лицевые Т-образные жалюзи остаются неподвижными.
На алюминиевые детали наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможность изготовления в другом цвете согласовывается при заказе.
Размеры и монтаж
Размеры A и B соответствуют ширине и высоте строительного проема. Габариты лицевой части составляют A+43 × B+30 мм, ее глубина — 25 мм. Размер клапана КРВ-1 составляет A−12 × B−25 мм, глубина клапана — 42 мм.
Решетка крепится винтами через предусмотренные в рамке отверстия диаметром 3,5 мм. Рабочая температура изделия в сборе с клапаном КРВ-1 — от −40 до +40 °C.
Основные характеристики
- модель — ВР-НТ;
- исполнение — с клапаном расхода воздуха КРВ-1;
- материал решетки — алюминиевый профиль АД31;
- жалюзи лицевой части — горизонтальные, неподвижные, Т-образные;
- регулировка расхода воздуха — клапаном КРВ-1;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- монтаж — винтовое крепление;
- единица продажи — штука.
Посадочные и габаритные размеры лицевой решетки
Профили решетки
Монтаж решетки с КРВ-1
Условное обозначение
Вентиляционная решетка ВР-ПР без КРВ-1
Вентиляционная решетка ВР-ПР предназначена для установки в подвесные потолки и равномерного распределения воздуха в помещении. Представленное исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция решетки
ВР-ПР состоит из наружной алюминиевой рамы и съемной внутренней части с перфорацией. Вставку можно снимать после установки внешней рамы для очистки и обслуживания, а затем устанавливать обратно.
Перфорированная конструкция способствует равномерному распределению воздушного потока в рабочей зоне. Жалюзи у решетки отсутствуют, поэтому регулировка направления воздуха не предусмотрена.
Решетка изготавливается из алюминиевого профиля АД31 и окрашивается порошковой полиэфирной краской. Стандартный цвет — белый RAL 9016. Возможность изготовления в другом цвете согласовывается при заказе.
Размеры и монтаж
Размеры A и B соответствуют номинальной ширине и высоте потолочного проема. Глубина вентиляционной решетки без КРВ-1 составляет 40 мм. ВР-ПР выпускается в квадратном и прямоугольном исполнении.
При стандартной установке решетка укладывается на направляющие подвесного потолка и не требует дополнительного крепления. Возможен монтаж винтами через отверстия диаметром 3,5 мм. Монтажные отверстия в наружной раме выполняются по дополнительному заказу.
Основные характеристики
- модель — ВР-ПР;
- тип — потолочная вентиляционная решетка;
- исполнение — без клапана КРВ-1;
- материал — алюминиевый профиль АД31;
- внутренняя часть — съемная, перфорированная;
- направление воздушного потока — нерегулируемое;
- глубина решетки — 40 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Посадочные и габаритные размеры
Размеры прямоугольного исполнения
Сечения профилей решетки
Монтаж винтовым соединением
Установка в подвесной потолок

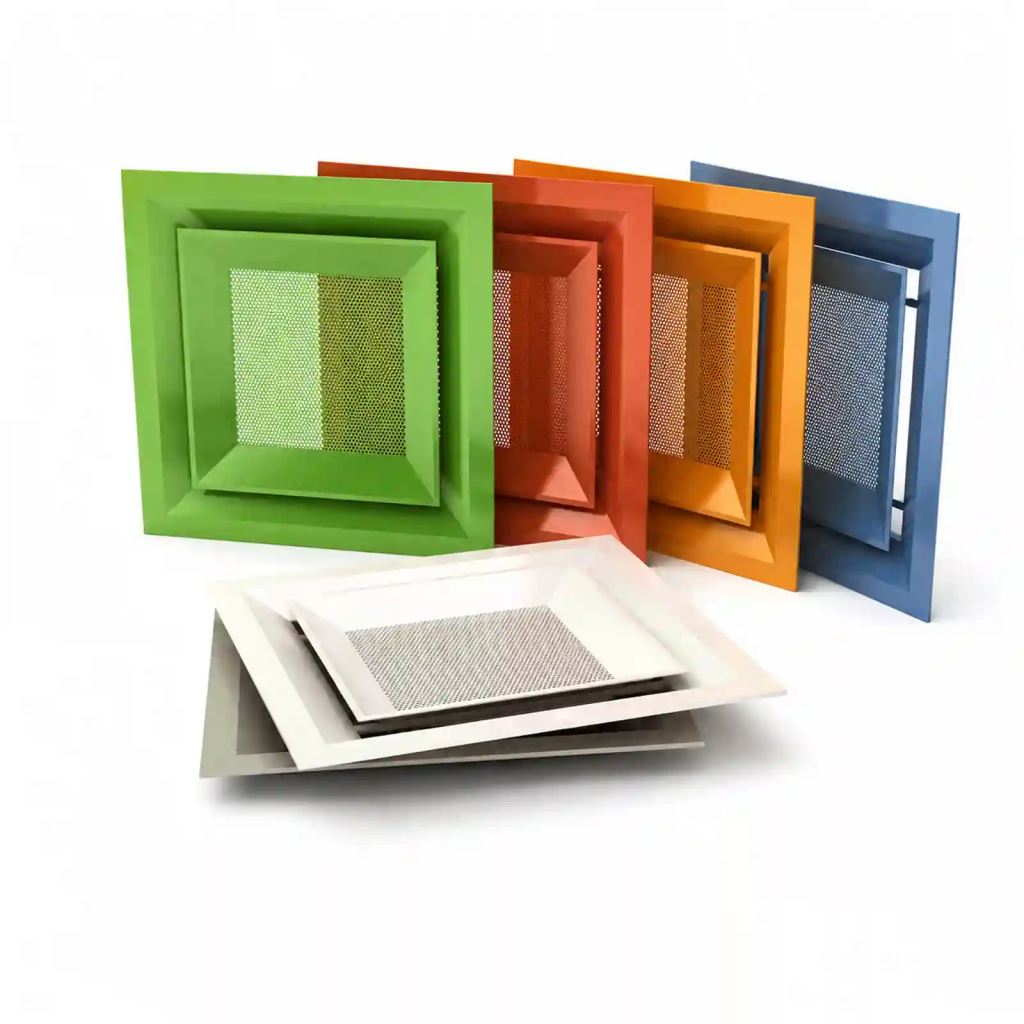

Вентиляционная решетка ВР-ПР с КРВ-1
Вентиляционная решетка ВР-ПР предназначена для установки в подвесные потолки и равномерного распределения воздуха в помещении. Клапан расхода воздуха КРВ-1 позволяет регулировать объем воздуха, проходящего через решетку.
Конструкция решетки
Лицевая часть состоит из наружной алюминиевой рамы и съемной вставки с перфорацией. Внутреннюю часть можно снимать после монтажа для очистки, регулировки клапана и обслуживания изделия.
Перфорированная конструкция способствует равномерному распределению воздушного потока. Лицевые жалюзи у решетки отсутствуют, поэтому направление воздушной струи не регулируется.
Клапан расхода воздуха КРВ-1
КРВ-1 изготовлен из неокрашенного алюминиевого профиля и оснащен горизонтальными жалюзи, соединенными общим механизмом. Положение жалюзи изменяется плоской отверткой с лицевой стороны установленной решетки.
Клапан регулирует расход воздуха, но не предназначен для изменения направления воздушной струи. Размер КРВ-1 для этой модели составляет A−140 × B−140 мм. Клапан закрепляется на решетке заклепками.
Размеры и монтаж
Размеры A и B соответствуют номинальной ширине и высоте потолочного проема. Глубина лицевой части составляет 40 мм, общая глубина решетки в сборе с КРВ-1 — 75 мм.
При стандартной установке решетка укладывается на направляющие подвесного потолка и не требует дополнительного крепления. Возможен монтаж винтами через отверстия диаметром 3,5 мм, которые выполняются в наружной раме по дополнительному заказу.
Лицевая часть изготавливается из алюминиевого профиля АД31 и окрашивается порошковой полиэфирной краской. Стандартный цвет — белый RAL 9016. Возможность изготовления в другом цвете согласовывается при заказе.
Основные характеристики
- модель — ВР-ПР;
- тип — потолочная вентиляционная решетка;
- исполнение — с клапаном расхода воздуха КРВ-1;
- материал лицевой части — алюминиевый профиль АД31;
- внутренняя часть — съемная, перфорированная;
- регулировка расхода воздуха — клапаном КРВ-1;
- направление воздушного потока — нерегулируемое;
- общая глубина изделия — 75 мм;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +40 °C;
- единица продажи — штука.
Размеры лицевой части решетки
На следующих схемах приведены размеры лицевой части глубиной 40 мм. Общая глубина изделия в сборе с КРВ-1 составляет 75 мм.
Размещение в подвесном потолке
Условное обозначение

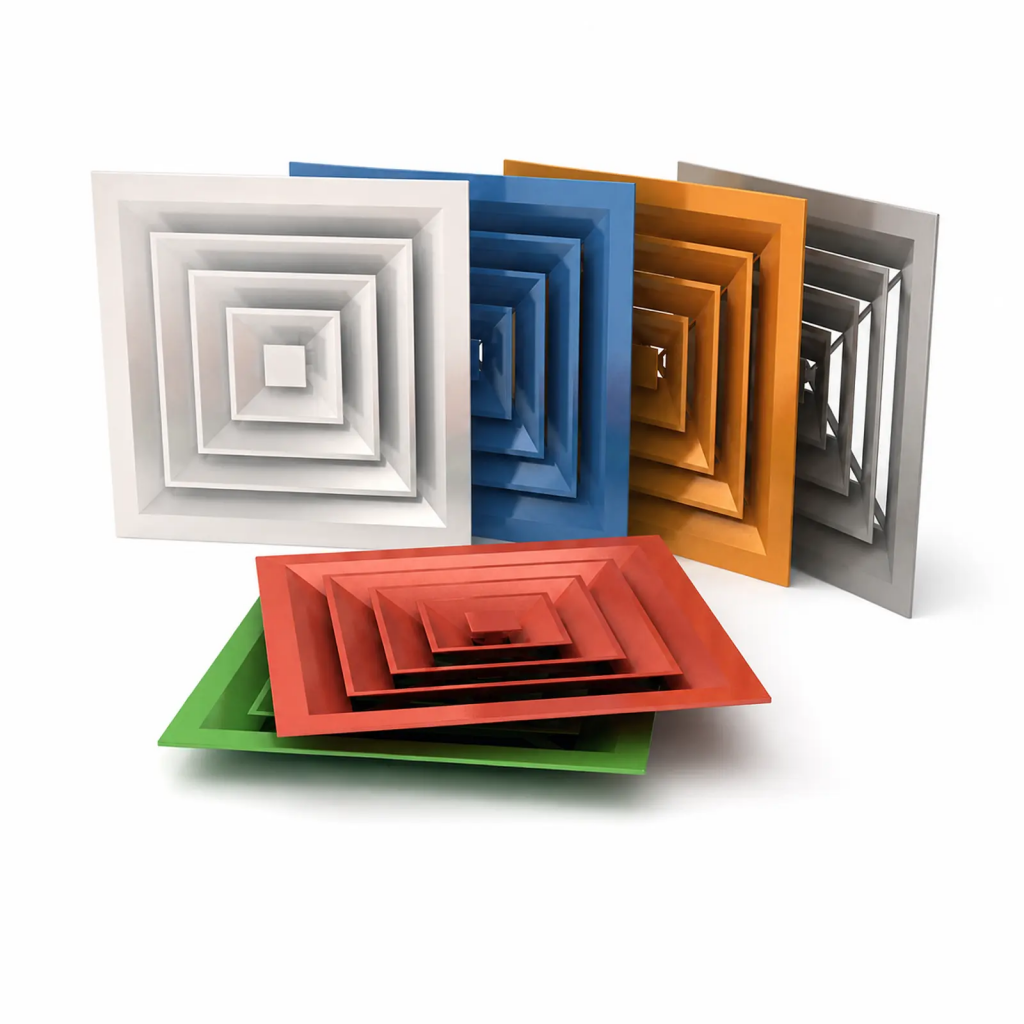

Вентиляционная решетка ВР-ПК
Вентиляционная решетка ВР-ПК применяется для подачи и распределения воздуха через подвесной потолок. Конструкция формирует четырехсторонний воздушный поток и подходит для систем приточной вентиляции и кондиционирования.
Конструкция и распределение воздуха
Решетка состоит из наружной рамки и нескольких концентрически расположенных рядов неподвижных жалюзи. Элементы жестко соединены между собой и образуют квадратную или прямоугольную лицевую поверхность.
Жалюзи расположены под углом 30° к лицевой плоскости. Такая конструкция направляет воздух по четырем сторонам вдоль потолочной поверхности и уменьшает просматриваемость внутренней части системы. Ручная регулировка направления потока не предусмотрена.
ВР-ПК изготавливается из алюминиевого профиля АД31 и окрашивается порошковой полиэфирной краской. Стандартный цвет — белый RAL 9016. Возможность изготовления в другом цвете согласовывается при заказе.
Размеры и монтаж
Размеры A и B соответствуют номинальной ширине и высоте потолочного проема. Решетка выпускается в квадратном и прямоугольном исполнении. Глубина изделия составляет 40 мм.
При стандартной установке ВР-ПК укладывается на направляющие подвесного потолка и не требует дополнительного крепления. Возможен монтаж винтами через отверстия диаметром 3,5 мм, которые выполняются в наружной рамке по дополнительному заказу.
Клапан расхода воздуха КРВ-1 в представленное исполнение не входит.
Основные характеристики
- модель — ВР-ПК;
- тип — потолочная вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- конструкция — концентрические неподвижные жалюзи;
- угол расположения жалюзи — 30°;
- распределение воздуха — четырехстороннее;
- ручная регулировка — отсутствует;
- глубина — 40 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Посадочные и габаритные размеры
Профили решетки
Монтаж винтовым соединением
Установка в подвесной потолок
Условное обозначение

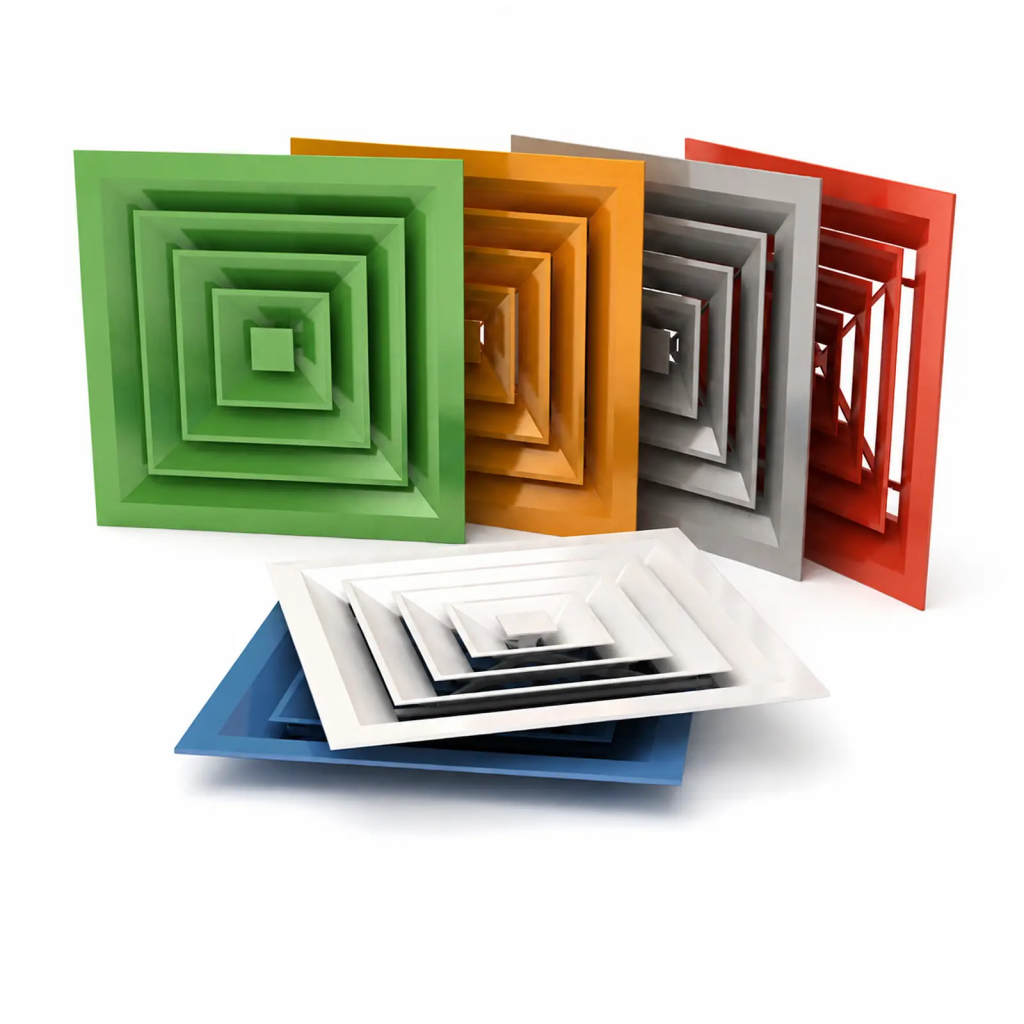

Вентиляционная решетка ВР-ПКМ без КРВ-1
Вентиляционная решетка ВР-ПКМ предназначена для подачи и четырехстороннего распределения воздуха через подвесной потолок. Представленное исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция и распределение воздуха
Решетка состоит из наружной алюминиевой рамы и съемного внутреннего блока с концентрически расположенными неподвижными жалюзи. Съемная конструкция упрощает установку, очистку и последующее обслуживание изделия.
Жалюзи расположены под углом 30° к лицевой плоскости и направляют воздушный поток по четырем сторонам вдоль потолочной поверхности. Ручная регулировка направления воздуха не предусмотрена.
ВР-ПКМ изготавливается из алюминиевого профиля АД31 и окрашивается порошковой полиэфирной краской. Стандартный цвет — белый RAL 9016. Возможность изготовления в другом цвете согласовывается при заказе.
Размеры и монтаж
Размеры A и B соответствуют номинальной ширине и высоте потолочного проема. Решетка выпускается в квадратном и прямоугольном исполнении. Глубина изделия без КРВ-1 составляет 40 мм.
При стандартной установке ВР-ПКМ укладывается на направляющие подвесного потолка и не требует дополнительного крепления. Возможен монтаж винтами через отверстия диаметром 3,5 мм, которые выполняются в наружной раме по дополнительному заказу.
Основные характеристики
- модель — ВР-ПКМ;
- тип — потолочная вентиляционная решетка;
- исполнение — без клапана КРВ-1;
- материал — алюминиевый профиль АД31;
- внутренняя часть — съемный блок;
- жалюзи — концентрические, неподвижные;
- угол расположения жалюзи — 30°;
- распределение воздуха — четырехстороннее;
- ручная регулировка — отсутствует;
- глубина — 40 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Посадочные и габаритные размеры
Профили решетки
Монтаж винтовым соединением
Установка в подвесной потолок
Вентиляционная решетка ВР-ПКМ с КРВ-1
Вентиляционная решетка ВР-ПКМ предназначена для подачи и четырехстороннего распределения воздуха через подвесной потолок. Клапан расхода воздуха КРВ-1 позволяет регулировать объем воздуха, проходящего через решетку.
Конструкция и распределение воздуха
Решетка состоит из наружной алюминиевой рамы и съемного внутреннего блока с концентрически расположенными неподвижными жалюзи. Блок удерживается в раме пружинными фиксаторами и снимается для монтажа, очистки и обслуживания изделия.
Жалюзи расположены под углом 30° к лицевой плоскости и направляют воздушный поток по четырем сторонам вдоль потолочной поверхности. Направление воздуха лицевыми жалюзи не регулируется.
Клапан расхода воздуха КРВ-1
Клапан изготовлен из неокрашенного алюминиевого профиля и оснащен горизонтальными жалюзи, соединенными общим механизмом. Регулировка выполняется плоской отверткой с лицевой стороны установленной решетки.
КРВ-1 изменяет расход воздуха, но не направление четырехстороннего потока. Размер клапана составляет A−140 × B−140 мм, глубина — 42 мм. Клапан крепится к решетке заклепками.
Размеры и монтаж
Размеры A и B соответствуют номинальной ширине и высоте потолочного проема. ВР-ПКМ выпускается в квадратном и прямоугольном исполнении. Глубина лицевой части составляет 40 мм, общая глубина изделия в сборе с КРВ-1 — 75 мм.
При стандартной установке решетка укладывается на направляющие подвесного потолка и не требует дополнительного крепления. Возможен монтаж винтами через отверстия диаметром 3,5 мм, которые выполняются в наружной раме по дополнительному заказу.
Лицевая часть изготавливается из алюминиевого профиля АД31 и окрашивается порошковой полиэфирной краской. Стандартный цвет — белый RAL 9016. Возможность изготовления в другом цвете согласовывается при заказе.
Основные характеристики
- модель — ВР-ПКМ;
- тип — потолочная вентиляционная решетка;
- исполнение — с клапаном расхода воздуха КРВ-1;
- материал решетки — алюминиевый профиль АД31;
- внутренняя часть — съемный блок;
- жалюзи — концентрические, неподвижные;
- угол расположения жалюзи — 30°;
- распределение воздуха — четырехстороннее;
- регулировка расхода — клапаном КРВ-1;
- общая глубина изделия — 75 мм;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +40 °C;
- единица продажи — штука.
Размеры лицевой части решетки
На следующих схемах приведены размеры лицевой части глубиной 40 мм. Общая глубина изделия в сборе с КРВ-1 составляет 75 мм.
Профили решетки
Установка в подвесной потолок
Условное обозначение

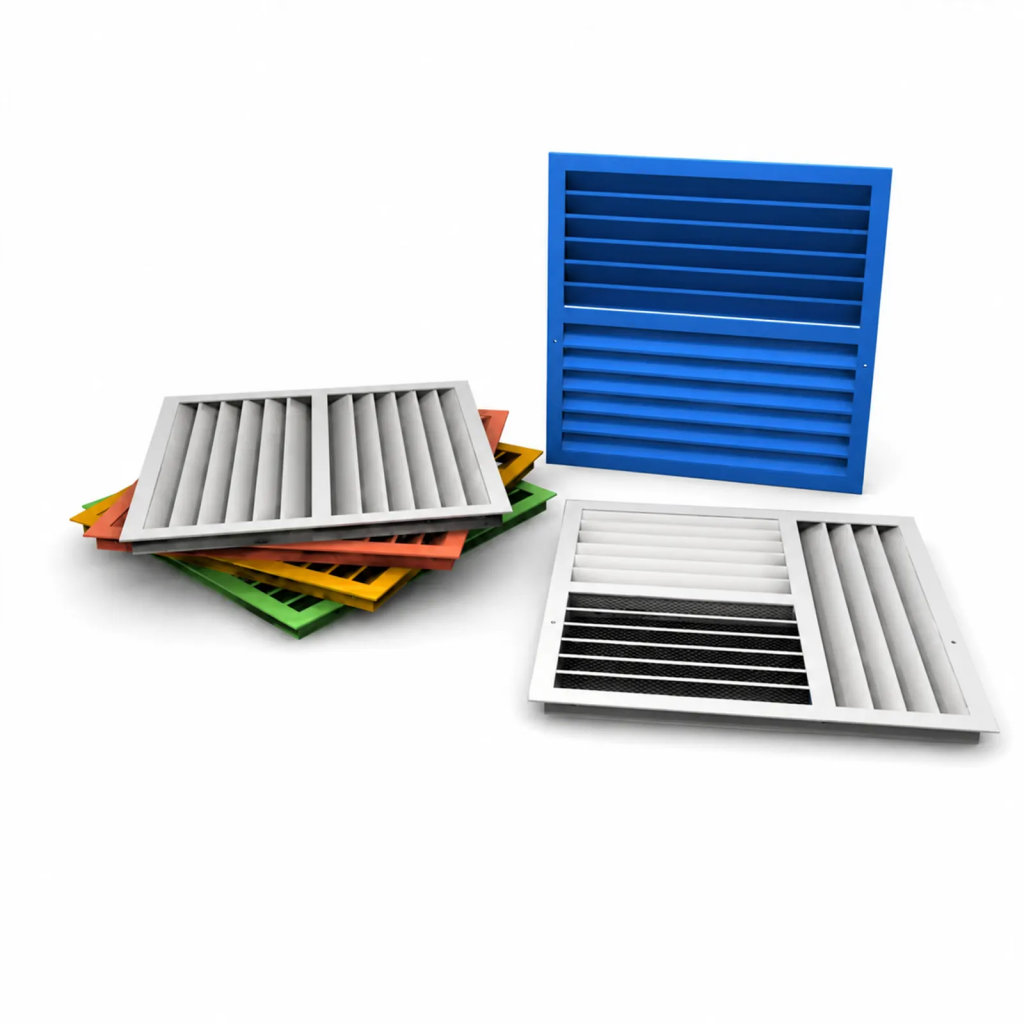

Вентиляционная решетка ВР-ПН
Вентиляционная решетка ВР-ПН предназначена для подачи воздуха через подвесной потолок. Воздухонаправляющие элементы формируют настилающий поток, который распространяется вдоль плоскости потолка и обеспечивает распределение приточного воздуха по помещению.
Карточка объединяет несколько исполнений серии ВР-ПН, отличающихся количеством и расположением направлений воздушного потока. Необходимое исполнение решетки обязательно указывается при заказе.
Варианты направления воздушного потока
- ВР-ПН1 — раздача воздуха в одну сторону;
- ВР-ПН2 — раздача воздуха в две противоположные стороны;
- ВР-ПН2у — раздача воздуха в две смежные стороны под прямым углом;
- ВР-ПН3 — раздача воздуха в три стороны;
- ВР-ПН4 — раздача воздуха в четыре стороны.
Конструкция
Решетка изготавливается из алюминиевого профиля АД31 по ГОСТ 22233-2001. Профилированные рамки жестко соединены между собой и расположены под углом 30° к лицевой поверхности. Воздухонаправляющие элементы являются неподвижными, поэтому схема распределения потока определяется выбранным исполнением решетки.
На алюминиевый профиль наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление в другом цвете по каталогу RAL.
Размеры и монтаж
Размеры A и B соответствуют номинальным размерам ячейки подвесного потолка. Решетка укладывается на направляющие потолочной системы типа Armstrong и удерживается на них без дополнительного крепления.
Типоразмеры вентиляционных решеток ВР-ПН
Таблица содержит габаритные и посадочные размеры, площадь свободного сечения и массу стандартных исполнений решетки.
Аэродинамические характеристики
Потери давления зависят от расхода воздуха и площади свободного сечения решетки. Для подбора типоразмера необходимо учитывать расчетный расход воздуха и допустимое сопротивление воздухораспределительного устройства.
Основные характеристики
- серия — ВР-ПН;
- тип — потолочная вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- воздухонаправляющие элементы — неподвижные;
- угол расположения профилированных рамок — 30°;
- исполнения — ВР-ПН1, ВР-ПН2, ВР-ПН2у, ВР-ПН3 и ВР-ПН4;
- направление раздачи воздуха — от одного до четырех;
- покрытие — порошковое полиэфирное;
- стандартный цвет — белый RAL 9016;
- рабочая температура — от −40 до +70 °C;
- место установки — подвесной потолок;
- единица продажи — штука.
Условное обозначение
Вентиляционная решетка ВР-С (без КРВ-1)
Вентиляционная решетка ВР-С предназначена для установки в воздуховоды и строительные проемы приточных и вытяжных систем. Сетчатая конструкция обеспечивает свободное прохождение воздуха через вентиляционное отверстие.
В этой карточке представлено исполнение без клапана расхода воздуха КРВ-1. Решетка не регулирует расход и направление воздушного потока.
Конструкция
Рамка изготавливается из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки установлена сетка с квадратными ячейками размером 10×10 мм. Подвижные жалюзи и другие регулирующие элементы в конструкции отсутствуют.
На поверхность рамки наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление в другом цвете по каталогу RAL.
Размеры вентиляционной решетки
Размеры A и B соответствуют ширине и высоте строительного проема. Наружные габариты лицевой части и размеры посадочного контура приведены на технической схеме.
Профили рамки и сетка
Сечения рамочных профилей и конструкция сетчатой вставки показаны на схеме. Размер квадратной ячейки сетки составляет 10×10 мм.
Монтаж вентиляционной решетки
Стандартный монтаж выполняется винтами через отверстия диаметром 3,5 мм, расположенные на лицевой стороне рамки. Решетку устанавливают в подготовленный проем и равномерно закрепляют по периметру.
Основные характеристики
- модель — ВР-С;
- исполнение — без клапана расхода воздуха КРВ-1;
- тип лицевой части — сетчатый;
- материал рамки — алюминиевый профиль АД31;
- размер ячейки сетки — 10×10 мм;
- коэффициент свободного сечения — 0,80;
- покрытие — порошковое полиэфирное;
- стандартный цвет — белый RAL 9016;
- рабочая температура — от −40 до +70 °C;
- место установки — воздуховоды и строительные проемы;
- единица продажи — штука.
Условное обозначение
При заказе исполнения без клапана обозначение КРВ-1 не указывается.

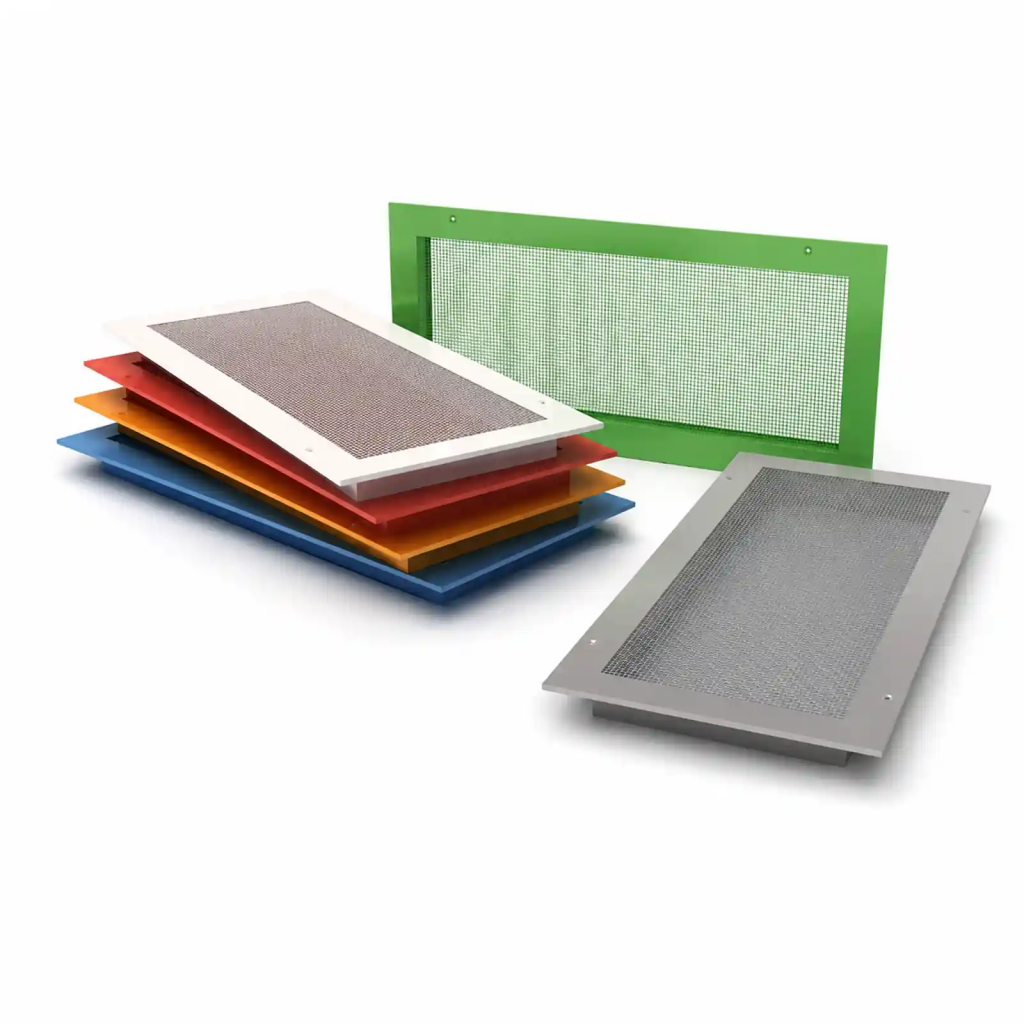

Вентиляционная решетка ВР-С (с КРВ-1)
Вентиляционная решетка ВР-С предназначена для установки в воздуховоды и строительные проемы приточных и вытяжных систем. Сетчатая лицевая часть закрывает вентиляционное отверстие, а установленный с обратной стороны клапан КРВ-1 позволяет регулировать расход проходящего воздуха.
Лицевая рамка изготавливается из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки установлена сетка с квадратными ячейками размером 10×10 мм. Сетка не имеет подвижных элементов и не регулирует направление воздушного потока.
На лицевую часть решетки наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление в другом цвете по каталогу RAL.
Размеры и монтаж вентиляционной решетки
Размеры A и B соответствуют ширине и высоте строительного проема. Стандартный монтаж выполняется винтами через отверстия диаметром 3,5 мм, расположенные на лицевой стороне рамки.
Профили рамки и сетка
Сечения рамочных профилей и конструкция сетчатой вставки приведены на технической схеме. Размер ячейки сетки составляет 10×10 мм.
Клапан расхода воздуха КРВ-1
Клапан КРВ-1 устанавливается на внутренней стороне решетки и закрепляется заклепками. Он состоит из алюминиевой рамки и связанных между собой горизонтальных жалюзи. Положение жалюзи изменяется плоской отверткой с лицевой стороны уже установленной решетки.
КРВ-1 предназначен для регулирования количества проходящего воздуха. Клапан не является герметичным запорным устройством и не используется для изменения направления воздушного потока.
Основные характеристики
- модель — ВР-С;
- исполнение — с клапаном расхода воздуха КРВ-1;
- тип лицевой части — сетчатый;
- материал рамки — алюминиевый профиль АД31;
- размер ячейки сетки — 10×10 мм;
- коэффициент свободного сечения лицевой решетки — 0,80;
- назначение КРВ-1 — регулирование расхода воздуха;
- покрытие решетки — порошковое полиэфирное;
- стандартный цвет — белый RAL 9016;
- рабочая температура сборки — от −40 до +40 °C;
- место установки — воздуховоды и строительные проемы;
- единица продажи — штука.
Условное обозначение

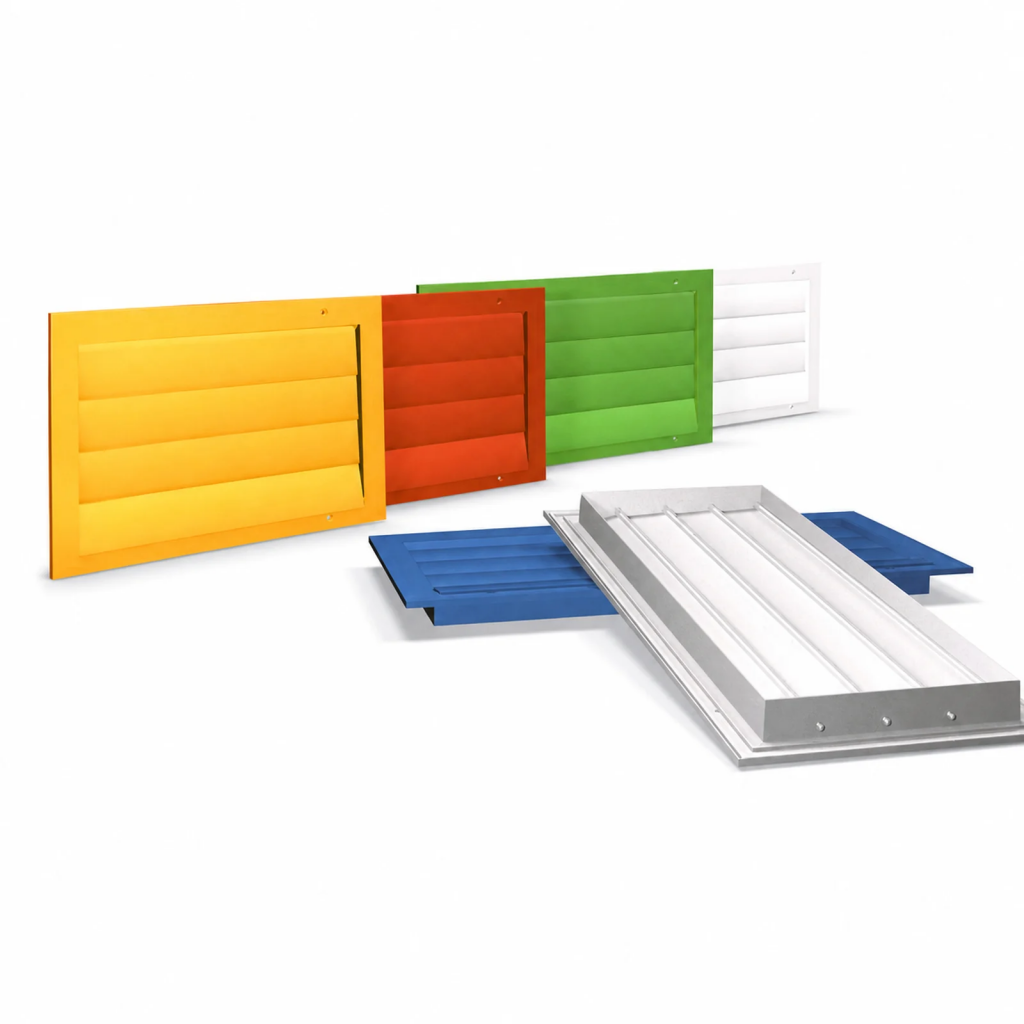

Вентиляционная решетка ВР-И
Вентиляционная решетка ВР-И применяется на выходе вытяжных воздуховодов, а также в строительных и фасадных проемах. Она предназначена для удаления воздуха из помещения или вентиляционной сети.
Горизонтальные жалюзи закреплены подвижно. При работе вытяжной системы выходящий воздушный поток отклоняет и открывает их. После прекращения движения воздуха жалюзи под действием силы тяжести возвращаются в закрытое положение.
Жалюзи работают автоматически и не предназначены для ручного регулирования направления воздушного потока. Решетка не является герметичным запорным или противопожарным клапаном.
Конструкция
Рамка и жалюзи изготавливаются из алюминиевого профиля АД31 по ГОСТ 22233-2001. На поверхность изделия наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление в другом цвете по каталогу RAL.
Размеры вентиляционной решетки
Размеры A и B соответствуют ширине и высоте строительного проема. Габариты лицевой части и внутренние размеры конструкции приведены на технической схеме. При ширине проема A более 500 мм в решетке устанавливается дополнительная перемычка.
Профили рамки и инерционных жалюзи
На схеме показаны сечения рамочного профиля, подвижной инерционной жалюзи и усиливающей перемычки.
Монтаж вентиляционной решетки
Стандартный монтаж выполняется винтами через отверстия диаметром 3,5 мм на лицевой стороне рамки. Возможно скрытое крепление при помощи защелок. Исполнение на защелках согласовывается при заказе и не рекомендуется для проемов размером более 600×600 мм.
Основные характеристики
- модель — ВР-И;
- тип — инерционная вытяжная решетка;
- материал — алюминиевый профиль АД31;
- расположение жалюзи — горизонтальное;
- жалюзи — подвижные, самодействующие;
- принцип открытия — воздействие выходящего воздушного потока;
- принцип закрытия — под действием силы тяжести;
- покрытие — порошковое полиэфирное;
- стандартный цвет — белый RAL 9016;
- крепление — винтовое или скрытое на защелках;
- место установки — воздуховоды, строительные и фасадные проемы;
- единица продажи — штука.
Условное обозначение
В условном обозначении индекс Z указывает на исполнение с креплением при помощи защелок.

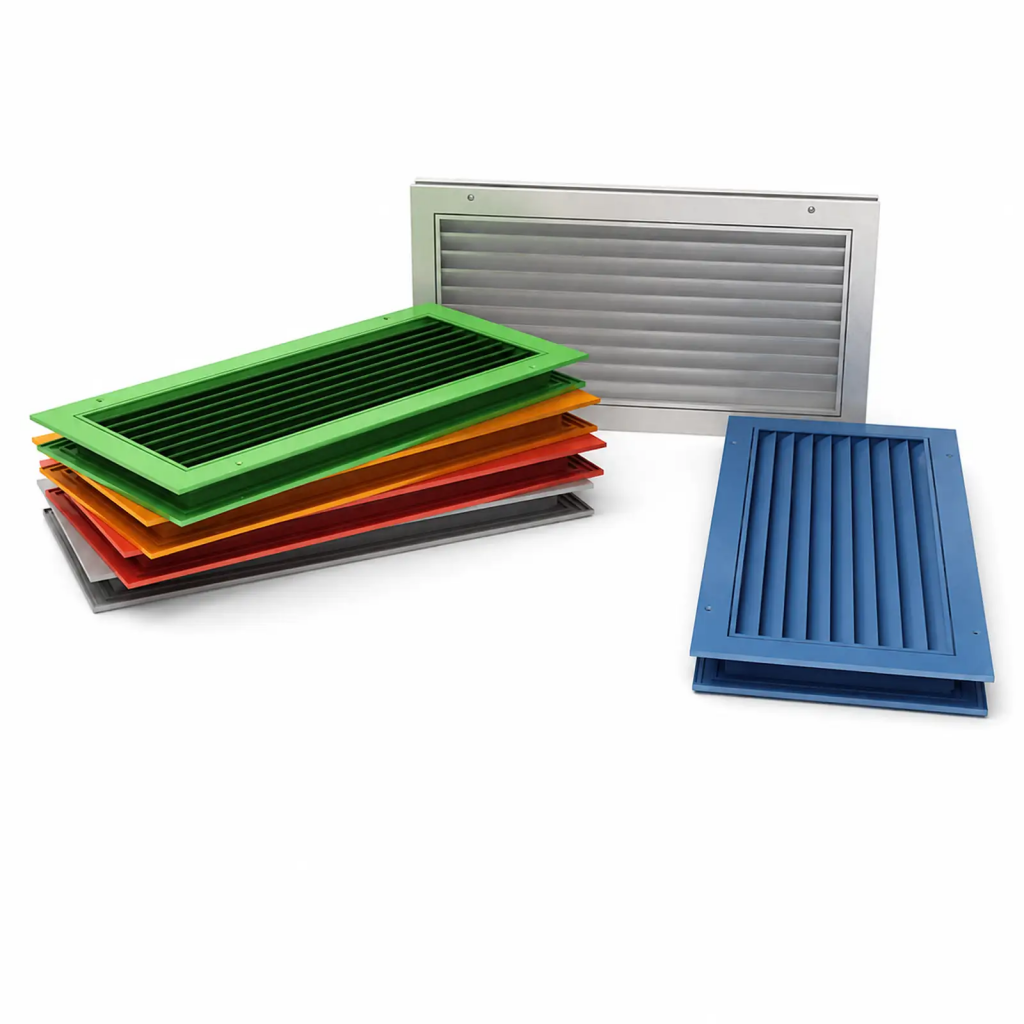

Вентиляционная решетка ВР-Д1
Вентиляционная решетка ВР-Д1 предназначена для перетока воздуха между смежными помещениями через дверь, стеновой проем или межкомнатную перегородку. Неподвижные V-образные жалюзи пропускают воздух и препятствуют прямому обзору через решетку.
ВР-Д1 состоит из двух рамок. Наружная рамка устанавливается с одной стороны двери или перегородки, а внутренняя — с противоположной стороны. Такая конструкция обеспечивает аккуратное оформление проема с обеих сторон.
Конструкция
Рамки и жалюзи изготавливаются из алюминиевого профиля АД31 по ГОСТ 22233-2001. Горизонтальные V-образные жалюзи неподвижно закреплены во внутренней рамке. Они не регулируются и не открываются под воздействием воздушного потока.
На поверхность изделия наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление в другом цвете по каталогу RAL.
Размеры вентиляционной решетки
Размеры A и B соответствуют ширине и высоте монтажного проема. Конструкция предназначена для установки в двери и перегородки толщиной от 26 до 50 мм. Габариты обеих рамок и внутренние размеры приведены на технической схеме.
Профили рамок и жалюзи
На схеме представлены сечения наружной и внутренней рамок, а также неподвижной V-образной жалюзи.
Монтаж вентиляционной решетки
Рамки устанавливаются с противоположных сторон подготовленного проема и фиксируются винтами. Монтажные отверстия расположены на лицевой стороне рамки.
Основные характеристики
- модель — ВР-Д1;
- тип — дверная переточная решетка;
- конструкция — две рамки;
- материал — алюминиевый профиль АД31;
- расположение жалюзи — горизонтальное;
- форма жалюзи — V-образная;
- жалюзи — неподвижные, нерегулируемые;
- толщина двери или перегородки — от 26 до 50 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — белый RAL 9016;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Условное обозначение
Вентиляционная решетка ВР-Я (без КРВ-1)
Вентиляционная решетка ВР-Я предназначена для установки в воздуховоды, строительные проемы и подвесные потолки. Ячеистая лицевая вставка обеспечивает прохождение воздуха и подходит для приточных и вытяжных систем.
В этой карточке представлено исполнение без клапана расхода воздуха КРВ-1. Решетка не регулирует расход и направление воздушного потока.
Конструкция
Рамка изготавливается из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки закреплена неподвижная пластиковая вставка с квадратными ячейками размером 15×15 мм. Поворотные жалюзи и другие регулирующие элементы в конструкции отсутствуют.
На алюминиевую рамку наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление рамки в другом цвете по каталогу RAL.
Размеры вентиляционной решетки
Размеры A и B соответствуют ширине и высоте монтажного проема. Посадочные и габаритные размеры зависят от исполнения рамки и способа установки, поэтому приведены на отдельных технических схемах.
Профили рамки
На схеме представлены сечения профилей, применяемых при изготовлении рамки вентиляционной решетки ВР-Я.
Установка в подвесной потолок
При потолочном монтаже решетка может устанавливаться на направляющие подвесной системы типа Armstrong. Посадочный размер выбирается с учетом размеров потолочной ячейки.
Монтаж в воздуховод или строительный проем
Стандартный монтаж выполняется винтами через отверстия диаметром 3,5 мм на лицевой стороне рамки. Также возможно скрытое крепление при помощи защелок. Исполнение на защелках согласовывается при заказе.
Основные характеристики
- модель — ВР-Я;
- тип — ячеистая вентиляционная решетка;
- исполнение — без клапана расхода воздуха КРВ-1;
- материал рамки — алюминиевый профиль АД31;
- материал ячеистой вставки — пластик;
- размер ячейки — 15×15 мм;
- ячеистая вставка — неподвижная;
- покрытие рамки — порошковое полиэфирное;
- стандартный цвет рамки — белый RAL 9016;
- место установки — воздуховоды, строительные проемы и подвесные потолки;
- рабочая температура — от −40 до +70 °C;
- единица продажи — штука.
Условное обозначение
При заказе исполнения без клапана обозначение КРВ-1 не указывается.

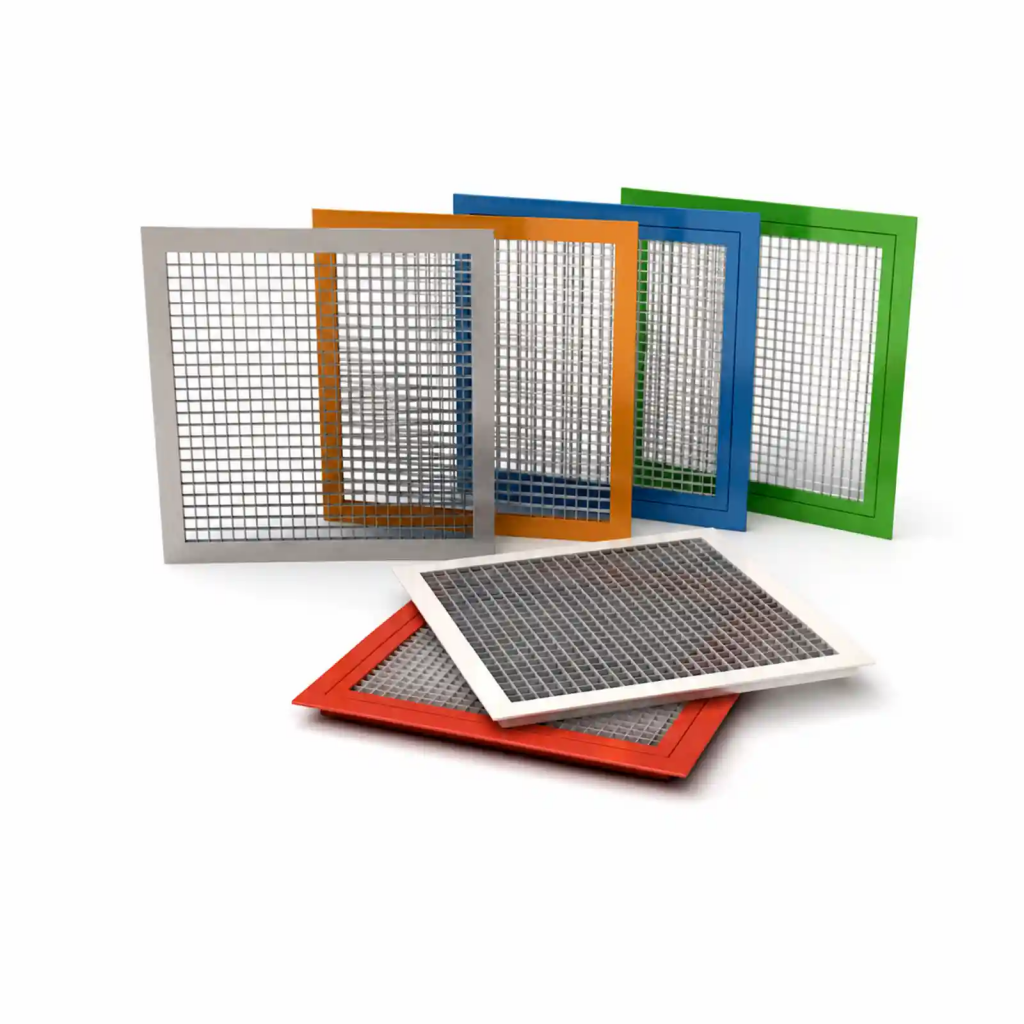

Вентиляционная решетка ВР-Я с клапаном расхода воздуха КРВ-1
Вентиляционная решетка ВР-Я применяется для подачи и удаления воздуха в приточных и вытяжных системах. Она устанавливается в воздуховоды и строительные проемы, а встроенный клапан КРВ-1 позволяет регулировать расход воздуха при балансировке системы.
Конструкция и регулировка
Рамка решетки изготовлена из алюминиевого профиля АД31. В ней закреплена неподвижная пластиковая вставка с квадратными ячейками размером 15×15 мм. Ячеистая конструкция не предназначена для изменения направления воздушного потока.
Клапан расхода воздуха КРВ-1 расположен за лицевой частью решетки. Его связанные между собой лопатки изменяют проходное сечение и позволяют уменьшать или увеличивать объем проходящего воздуха. Регулировка выполняется со стороны лицевой части решетки.
На алюминиевую рамку наносится защитно-декоративное порошковое покрытие. Стандартный цвет — белый RAL 9016. Изготовление в другом цвете согласовывается при заказе.
Размеры и монтаж
Размер решетки задается по ширине монтажного проема A и высоте B. Габариты лицевой части, посадочные размеры и сечения профилей представлены на технических схемах.
Конструкцией предусмотрено винтовое крепление через отверстия в лицевой рамке или скрытое крепление на защелках. В технических материалах также показано расположение решетки на направляющей подвесного потолка типа «Армстронг».
Основные характеристики
- модель — ВР-Я;
- тип — ячеистая вентиляционная решетка;
- материал рамки — алюминиевый профиль АД31;
- вставка — неподвижная пластиковая;
- размер ячейки — 15×15 мм;
- клапан расхода воздуха — КРВ-1;
- регулировка расхода воздуха — предусмотрена;
- регулировка направления потока — не предусмотрена;
- стандартный цвет рамки — RAL 9016;
- единица продажи — штука.
Техническая информация
Потолочная вентиляционная решетка ВР-ПЯ
Вентиляционная решетка ВР-ПЯ предназначена для установки в подвесные потолки. Она применяется в приточных и вытяжных системах для подачи или удаления воздуха через неподвижную ячеистую лицевую часть.
Данная карточка относится к исполнению без клапана расхода воздуха КРВ-1. Решетка не предназначена для регулирования расхода или изменения направления воздушного потока.
Конструкция
Рамка изготовлена из алюминиевого профиля АД31. В ней закреплена неподвижная пластиковая вставка с квадратными ячейками размером 15×15 мм. Ячеистая конструкция обеспечивает открытое проходное сечение и формирует аккуратную лицевую поверхность потолочного воздухораспределительного элемента.
Алюминиевая рамка окрашивается порошковой полиэфирной краской. Стандартный цвет покрытия — белый RAL 9016. Изготовление в другом цвете согласовывается при заказе.
Установка в подвесной потолок
Стандартный способ монтажа ВР-ПЯ — установка на направляющие подвесного потолка типа «Армстронг» без дополнительного крепления. Определяющими размерами A и B являются размеры потолочной ячейки, в которую устанавливается решетка.
При необходимости другого способа установки исполнение рамки и подготовку монтажных отверстий необходимо указать при заказе. Посадочные размеры, сечения профилей и варианты крепления представлены на технических схемах.
Основные характеристики
- модель — ВР-ПЯ;
- тип — потолочная ячеистая вентиляционная решетка;
- материал рамки — алюминиевый профиль АД31;
- вставка — неподвижная пластиковая;
- размер ячейки — 15×15 мм;
- основное место установки — подвесной потолок;
- клапан расхода воздуха КРВ-1 — отсутствует;
- регулировка направления потока — не предусмотрена;
- стандартный цвет рамки — RAL 9016;
- единица продажи — штука.
Техническая информация
Накладная вентиляционная решетка ВР-НК
Вентиляционная решетка ВР-НК предназначена для накладной установки на воздуховоды и строительные проемы без заглубления в монтажную поверхность. Она может применяться для закрытия вентиляционных проемов, а также проемов оборудования дымоудаления.
Конструкция
Решетка состоит из алюминиевой рамки углового профиля и горизонтальных трубчатых жалюзи. Круглые трубки жестко закреплены в рамке с постоянным шагом 25 мм и не поворачиваются. Регулировка направления и расхода воздуха конструкцией ВР-НК не предусмотрена.
Рамка и трубчатые жалюзи изготавливаются из алюминиевого профиля АД31. Наружный диаметр трубки составляет 8 мм, внутренний — 6 мм. Такая конструкция обеспечивает небольшую монтажную глубину и позволяет устанавливать решетку непосредственно на поверхность проема.
На алюминиевую поверхность наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Изготовление решетки в другом цвете согласовывается при заказе.
Размеры и монтаж
Размеры A и B в обозначении ВР-НК соответствуют габаритной ширине и высоте решетки. Изделие крепится винтами через отверстия диаметром 3,5 мм, расположенные на лицевой стороне рамки.
Для правильного заказа необходимо учитывать не только размеры закрываемого проема, но и наружные габариты рамки. Соотношение размеров решетки и монтажного проема представлено на технических схемах.
Основные характеристики
- модель — ВР-НК;
- тип — накладная вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- жалюзи — горизонтальные трубчатые;
- положение жалюзи — неподвижное;
- наружный диаметр трубки — 8 мм;
- шаг трубчатых жалюзи — 25 мм;
- способ установки — накладной;
- крепление — винтовое;
- регулировка направления потока — не предусмотрена;
- клапан расхода воздуха КРВ-1 — не предусмотрен;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
Техническая информация
Потолочная перфорированная решетка ВР-ПП
Вентиляционная решетка ВР-ПП предназначена для установки в подвесные потолки приточных и вытяжных систем вентиляции и кондиционирования. Воздух проходит через круглые отверстия, равномерно расположенные по площади неподвижной лицевой панели.
Конструкция
Решетка состоит из рамки шириной 30 мм, изготовленной из алюминиевого профиля АД31, и жестко закрепленного в ней перфорированного листа. Диаметр отверстий составляет 3,2 мм, шаг перфорации — 5 мм.
В конструкции отсутствуют жалюзи и другие подвижные элементы. Ручная регулировка направления и расхода воздуха не предусмотрена. Площадь свободного сечения зависит от выбранного типоразмера решетки.
На лицевую поверхность наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Изготовление в другом цвете согласовывается при заказе.
Установка в подвесной потолок
Стандартный способ монтажа ВР-ПП — установка на направляющие подвесного потолка типа «Армстронг» без дополнительного крепления. Размеры A и B соответствуют номинальным размерам потолочной ячейки.
Монтажные отверстия для винтового крепления могут быть выполнены по дополнительному заказу. Для присоединения решетки к воздуховоду может использоваться отдельно подобранный адаптер с осевым или боковым подключением.
Основные характеристики
- модель — ВР-ПП;
- тип — потолочная перфорированная вентиляционная решетка;
- материал рамки — алюминиевый профиль АД31;
- лицевая часть — неподвижный перфорированный лист;
- диаметр отверстий — 3,2 мм;
- шаг перфорации — 5 мм;
- основное место установки — подвесной потолок;
- стандартный монтаж — на направляющие потолка;
- регулировка направления потока — не предусмотрена;
- клапан расхода воздуха КРВ-1 — не предусмотрен;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
Техническая информация

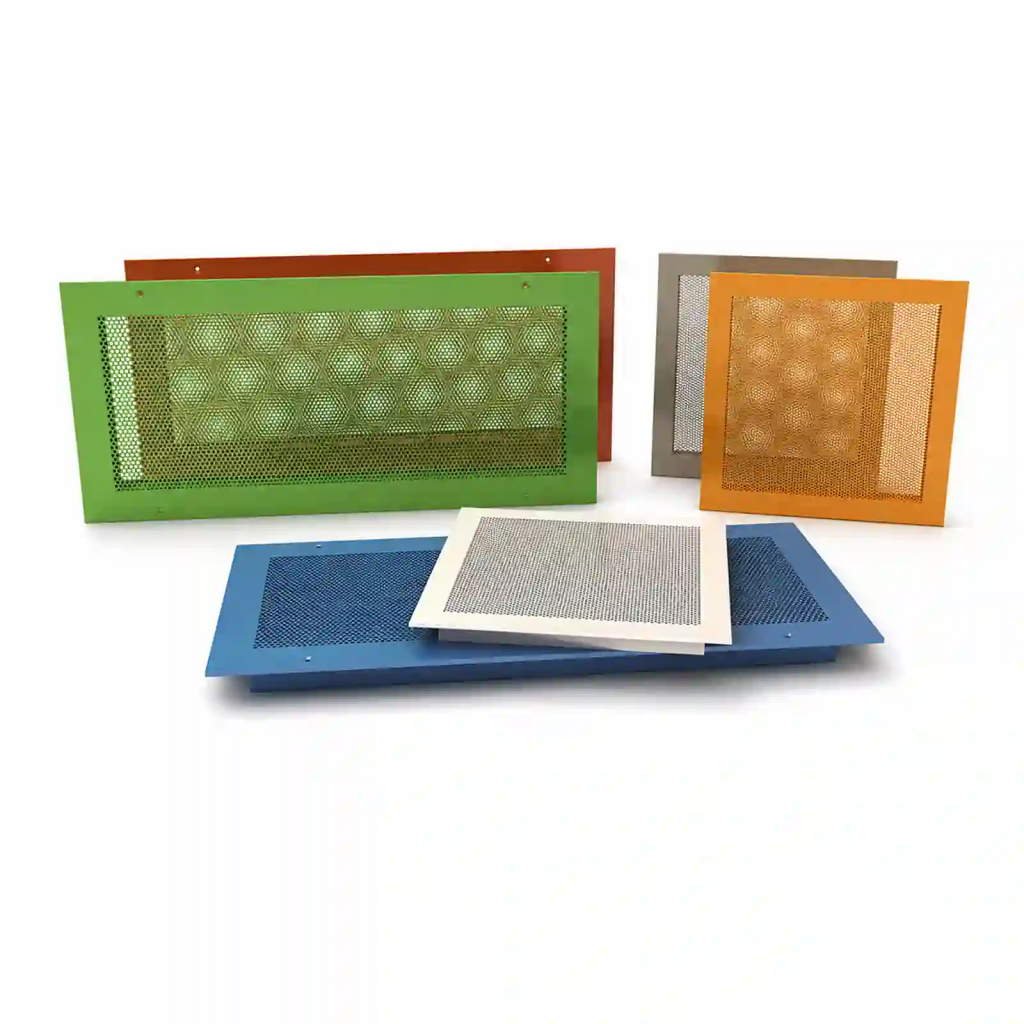

Перфорированная вентиляционная решетка ВР-Р
Вентиляционная решетка ВР-Р применяется для оформления выходов воздуховодов и строительных проемов приточных и вытяжных систем. Перфорированная лицевая поверхность обеспечивает прохождение воздуха через множество круглых отверстий.
Конструкция
Решетка состоит из рамки, изготовленной из алюминиевого профиля АД31, и жестко закрепленного в ней перфорированного листа. Диаметр круглых отверстий составляет 3,2 мм, шаг перфорации — 5 мм.
Жалюзи и другие подвижные элементы в конструкции отсутствуют. Направление и расход воздуха вручную не регулируются. Площадь свободного сечения зависит от выбранного типоразмера решетки.
На лицевую поверхность наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Изготовление решетки в другом цвете согласовывается при заказе.
Размеры и монтаж
Размер ВР-Р определяется по ширине A и высоте B присоединительной части. Габариты лицевой рамки и рекомендуемые размеры строительного проема представлены на технических схемах.
Стандартное крепление выполняется винтами через монтажные отверстия диаметром 3,5 мм, расположенные на лицевой стороне рамки. Для подключения к воздуховоду может использоваться отдельно подобранный адаптер с осевым или боковым присоединением.
Основные характеристики
- модель — ВР-Р;
- тип — перфорированная вентиляционная решетка;
- место установки — воздуховоды и строительные проемы;
- материал рамки — алюминиевый профиль АД31;
- лицевая часть — неподвижный перфорированный лист;
- диаметр отверстий — 3,2 мм;
- шаг перфорации — 5 мм;
- крепление — винтовое;
- регулировка направления потока — не предусмотрена;
- клапан расхода воздуха КРВ-1 — не предусмотрен;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
Техническая информация

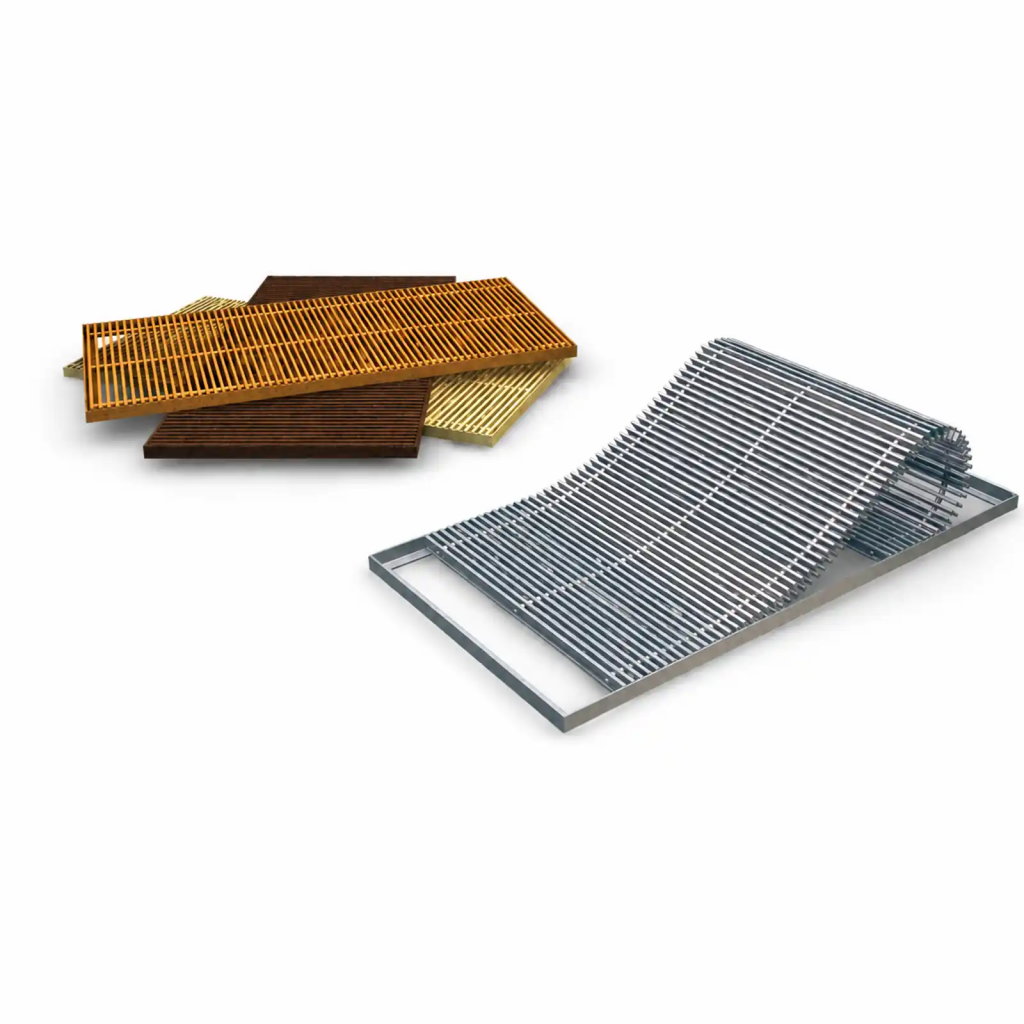

Напольная рулонная вентиляционная решетка ВР-НР
Вентиляционная решетка ВР-НР предназначена для подачи и удаления воздуха через конструкции фальшпола. Она применяется в системах напольной вентиляции, кондиционирования и воздушного отопления.
Конструкция
Решетка состоит из алюминиевой рамы и съемного блока анодированных алюминиевых ламелей. Блок обладает продольной гибкостью и может сворачиваться в рулон, обеспечивая доступ к расположенным под полом элементам вентиляционной системы.
Рама изготавливается из алюминиевого профиля АД31 сечением 20×20 мм. Размер профиля ламелей составляет 18×5 мм, межосевой шаг — 7,2 мм. Ламели не имеют поворотного механизма, поэтому ручная регулировка направления и расхода воздуха не предусмотрена.
Поверхность ламелей защищена анодированием. Цвет и вариант декоративного исполнения выбираются при заказе.
Размеры и монтаж
Определяющими параметрами ВР-НР являются габаритная ширина A и высота B. Решетка устанавливается в подготовленную нишу фальшпола без дополнительного крепления.
Съемная рулонная конструкция упрощает осмотр и обслуживание расположенных под решеткой элементов систем вентиляции и воздушного отопления.
Основные характеристики
- модель — ВР-НР;
- тип — напольная рулонная вентиляционная решетка;
- место установки — фальшпол;
- материал рамы — алюминиевый профиль АД31;
- блок ламелей — съемный и гибкий;
- материал ламелей — анодированный алюминий;
- сечение профиля рамы — 20×20 мм;
- размер профиля ламели — 18×5 мм;
- межосевой шаг ламелей — 7,2 мм;
- регулировка направления потока — не предусмотрена;
- монтаж — в подготовленную нишу без крепления;
- единица продажи — штука.
Техническая информация
Линейная щелевая вентиляционная решетка ЛД
Вентиляционная решетка ЛД представляет собой линейный щелевой диффузор для подачи и удаления воздуха. Она устанавливается в воздуховоды и строительные проемы систем вентиляции и кондиционирования.
Карточка является универсальной: при заказе выбираются длина секции и количество щелей — от одной до шести.
Конструкция и регулировка
Решетка изготавливается из алюминиевого профиля АД31. Ширина каждой проходной щели составляет 20 мм. Внутри расположены поворотные лопасти шириной 18 мм и подвижные перфорированные пластины.
Поворотные лопасти позволяют вручную изменять направление воздушного потока. Каждая лопасть регулируется отдельно, благодаря чему струю можно направить в одну или разные стороны либо под углом к лицевой поверхности.
Подвижные перфорированные пластины используются для изменения проходного сечения и регулирования количества поступающего или удаляемого воздуха.
Стандартный цвет рамки — белый RAL 9016. Возможно изготовление в другом цвете по каталогу RAL. Внутренние поворотные лопасти и перфорированные элементы окрашиваются в черный цвет.
Размеры и монтаж
Обозначение решетки включает условную длину секции A и количество щелей. Общая ширина изделия зависит от выбранного числа щелей. Габаритные и посадочные размеры представлены на технических схемах.
Решетка может устанавливаться непосредственно в подготовленный проем или подключаться к воздуховоду через отдельно подобранный адаптер. Тип присоединения выбирается с учетом конструкции системы и условий монтажа.
Основные характеристики
- модель — ЛД;
- тип — линейная щелевая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- количество щелей — от 1 до 6;
- ширина проходной щели — 20 мм;
- ширина поворотной лопасти — 18 мм;
- регулировка направления потока — поворотными лопастями;
- регулировка расхода воздуха — подвижными перфорированными пластинами;
- место установки — воздуховоды и строительные проемы;
- стандартный цвет рамки — RAL 9016;
- единица продажи — штука.
Техническая информация
Вентиляционная решетка ЛД1
Линейная щелевая вентиляционная решетка ЛД1 применяется преимущественно для удаления воздуха в системах вентиляции и кондиционирования. Изделие может использоваться как самостоятельная решетка или объединяться с другими секциями в протяженную линию.
Решетка изготавливается из алюминиевого профиля. В карточке можно выбрать длину изделия и количество щелей — от 1 до 6. Ширина каждой щели составляет 20 мм.
На общей схеме серии указана глубина базового исполнения ЛД — 55 мм. Для модели ЛД1 глубина профиля составляет 44 мм, как показано на отдельном сечении.
Конструкция и регулирование расхода
В исполнении ЛД1 отсутствуют поворотные жалюзи, поэтому направление воздушного потока решеткой не регулируется. Расход воздуха изменяется при помощи подвижных перфорированных пластин, расположенных внутри профиля. При перемещении пластин изменяется проходное сечение решетки.
Глубина профиля ЛД1 составляет 44 мм. Общая ширина изделия зависит от выбранного количества щелей.
На алюминиевый профиль наносится порошковое полиэфирное покрытие. Стандартный цвет решетки — белый RAL 9016. Изготовление в других цветах каталога RAL возможно при заказе.
Основные характеристики
- модель — ЛД1;
- тип — линейная щелевая вентиляционная решетка;
- материал — алюминиевый профиль;
- количество щелей — от 1 до 6;
- ширина одной щели — 20 мм;
- глубина профиля — 44 мм;
- регулирование расхода — подвижными перфорированными пластинами;
- поворотные жалюзи — отсутствуют;
- основное применение — удаление воздуха;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
Посадочные размеры и сечение профиля ЛД1
Общие габаритные размеры серии ЛД
Распределение воздушного потока
Подбор линейной решетки
Определение потерь давления
Условное обозначение

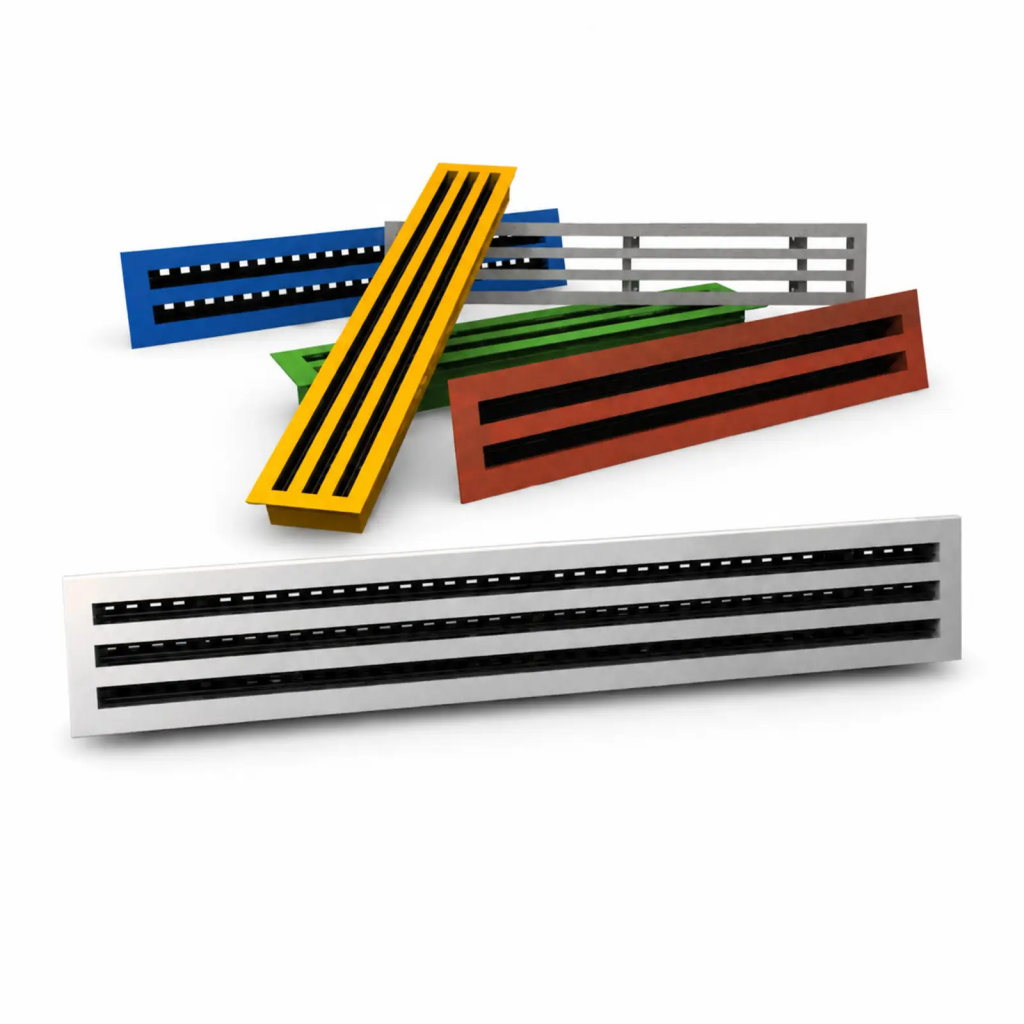

Вентиляционная решетка ЛД2
Вентиляционная решетка ЛД2 представляет собой линейный щелевой диффузор для систем вентиляции и кондиционирования. Модель применяется на участках, где не требуется регулирование расхода и направления воздушного потока.
Изделие можно устанавливать как отдельную решетку или объединять с другими секциями в протяженную линию. В карточке выбираются длина изделия и количество щелей — от 1 до 6. Ширина каждой щели составляет 20 мм.
Конструкция решетки ЛД2
В конструкции ЛД2 отсутствуют поворотные жалюзи и подвижные перфорированные пластины. Воздух проходит непосредственно через открытые щели без изменения направления и регулирования проходного сечения.
Решетка изготавливается из алюминиевого профиля. Глубина профиля ЛД2 составляет 44 мм, а общая ширина изделия зависит от выбранного количества щелей.
На поверхность наносится порошковое полиэфирное покрытие. Стандартный цвет решетки — белый RAL 9016. При заказе возможно изготовление в других цветах каталога RAL.
Основные характеристики
- модель — ЛД2;
- тип — линейная щелевая вентиляционная решетка;
- материал — алюминиевый профиль;
- количество щелей — от 1 до 6;
- ширина одной щели — 20 мм;
- глубина профиля — 44 мм;
- поворотные жалюзи — отсутствуют;
- регулировочные пластины — отсутствуют;
- регулирование расхода и направления воздуха — не предусмотрено;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
Посадочные размеры и сечение профиля ЛД2
Общие габаритные размеры серии ЛД
На общей схеме серии указана глубина базового исполнения ЛД. Для модели ЛД2 глубина профиля составляет 44 мм, как показано на отдельном сечении выше.
Распределение воздушного потока
Варианты изменения направления потока на общей схеме относятся к моделям серии ЛД с поворотными жалюзи. Решетка ЛД2 таких элементов не имеет и направление воздушной струи не изменяет.
Подбор линейной решетки
Определение потерь давления
Условное обозначение
Вентиляционные решётки и диффузоры
Решётки и диффузоры являются конечными элементами вентиляционной системы и обеспечивают распределение приточного воздуха либо забор удаляемого воздуха из помещения. Именно эти устройства формируют характер воздушной струи, уровень комфорта и визуальное восприятие вентиляционной сети в интерьере.
Воздухораспределительные элементы применяются в системах общеобменной вентиляции, кондиционирования и воздушного отопления на объектах жилого, административного и промышленного назначения. Их конструкция подбирается в соответствии с расчетным расходом воздуха, высотой помещения, требуемой дальнобойностью струи и уровнем шума.
Функции и принципы работы
Основная задача решёток и диффузоров — обеспечить равномерное распределение воздушного потока без образования сквозняков и зон застоя. Конфигурация ламелей, форма корпуса и угол направляющих элементов определяют траекторию движения воздуха и степень его перемешивания с воздухом помещения.
Приточные диффузоры формируют контролируемую струю с заданной дальностью и скоростью, а вытяжные решётки обеспечивают равномерный забор воздуха без возникновения турбулентности и акустического дискомфорта.
Материалы и исполнение
Вентиляционные решётки и диффузоры изготавливаются из оцинкованной стали, алюминия или окрашенной стали в зависимости от условий эксплуатации и требований проекта. Возможны варианты настенного, потолочного и канального монтажа, а также регулируемое и нерегулируемое исполнение.
Габаритные размеры подбираются в соответствии с сечением подключаемого воздуховода или параметрами монтажного проёма. При необходимости изделия комплектуются монтажными рамками, клапанами регулировки расхода воздуха и адаптационными коробами.
Интеграция в систему вентиляции
Корректный подбор решёток и диффузоров влияет на эффективность всей вентиляционной системы. При проектировании учитываются расход воздуха, допустимая скорость в рабочей зоне, уровень шума и архитектурные особенности помещения. Геометрическая точность и соответствие посадочных размеров обеспечивают герметичность соединения с воздуховодом и стабильную работу системы.
